| 品牌 | 桑柏 | 型号 | SDA系列气动执行机构 |
| 驱动能源 | 气动执行器 |

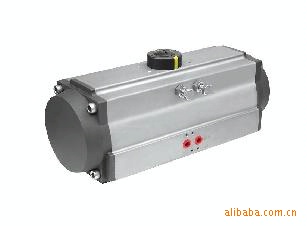

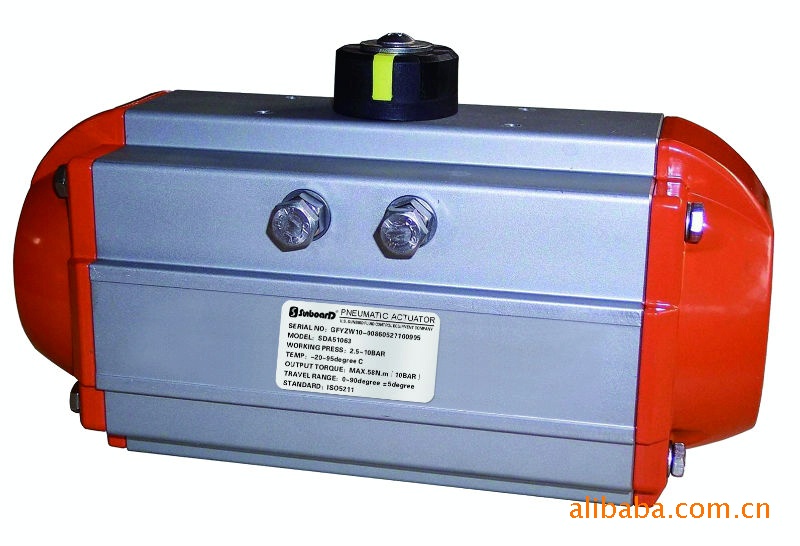

一、 主要特性
SDA系列气动执行机构是全密封、横块、省位的铲平。内部结构采用双活塞齿条结构设计，保证输出力矩稳定可靠。采用预载荷弹簧，保证了可靠的安装和拆卸，减小了产品的体积。且易于更换弹簧数量，使双作用形式易于转化为单作用形式。SDA系列的输出组矩可达48833Nm，在6bar供气时。
1、 采用过滤、干燥或加油润滑的压缩空气，工作压力可达140psi（10bar），也可由水火油来驱动，具体事宜可与我公司联系。
2、 内部的齿轮齿条，双活塞设计，输出轴与小齿轮为一体式。
3、 缸体被表面是经过洐磨，轴承垫片（醇缩醛轴垫片）活塞导环有很低的摩擦阻力，能吸收活塞倒向推力。
4、 所有密封，采用润滑的丁腈橡胶0型密封圈，在正常操作的环境下，不必再次润滑。
5、 标准轴装配孔为正四方形，符合ISO05211/DIN3337，便于与阀杆连接，并可旋转45度安装。
6、 供气孔符合NAMUR标准，便于电磁阀直接安装。
7、 工作温度范围-20℃~+95℃，特殊温度-50℃~+180℃。
8、 外壳经氧化处理防腐涂层，能耐弱酸、弱碱、石油溶剂、酒精、烯烃、油脂等。抗腐蚀性达到可在盐雾状态下工作500小时，符合ASTMB117-73标准。
9、 气动执行机构两端可调+5℃~-5℃选项，开关位均可调。
10、 单作用和双作用执行器的尺寸相同，弹簧性能稳定、可靠。
11、 使用寿命长，5年内免维护，无故障危险 ，用途广泛。
12、 所有产品在出厂前，够经过严格测试，每个执行器上都标有生产代码，易于辨识和跟踪服务。
二、 SDA系列气体执行机构结构图
生产材料：
缸体：压铸铝合金ASTM6063，阳极氧化处理UNI4522
端盖：压铸铝合金UNI5076，外涂高强度防腐热塑性聚脂涂层。
活塞：压铸铝合金UNI5076
齿轮轴：铜AISI SAE 11L 37（镀锌合金钢），非电镀板ASTMB656
导向套：低摩擦材料醇缩醛树脂
弹簧：预载荷弹簧座，1986年在全世界申请，外层图右粉末环氧树脂的弹簧钢。
密封：橡胶BUNAN（根据需要可用VITON或EPDM）。
螺丝：304不锈钢。
三、 SDA系列气体执行机构的工作原理
工作原理（双作用）
双作用气动执行机构：压缩气体自B口进入两端腔，使活塞处于中间位置，气动执行机构关闭，压缩气体自A口进入中间腔，推动活塞至两端位置，启动执行机头打开。
工作原理（弹簧复位）
弹簧复位气动执行机构：失气时弹簧推动活塞使其处于中间位置，气动执行机构关闭。当压缩气体自A口进入中间腔时，推动活塞，压缩弹簧，使气动执行机构打开。
四、 SDA系列启动执行机构双作用扭力表
双作用执行机构
对于双作用执行机构，查找下面的双作用执行机构表，根据需要的扭矩值，再增加10%的安全值，然后根据气源工作压力，查找扭矩表，则得准确的SDA 61xxx型号。例如：控制一个需要200Nm的扭矩的阀，考虑安全因素增加10%达到220Nm，我们可选择SDA 51 127*90°型执行机构，（可在5bar时提供290Nm扭矩）或选择SDA 51 118*90°型（在6bar时提供258Nm扭矩）。驱动一个需要80Nm扭矩的阀，为了安全，增加扭矩的20%得到，96Nm，在标有弹簧扭矩的栏内SBDA51127*90°/k4这一行找到100Nm的值，沿着该行向右移在标有5bar的栏内找到107Nm的扭矩值，所以我们所需的执行机构型号为SDA 51 127*90°/k4，所需气源工作压力为5bar。
