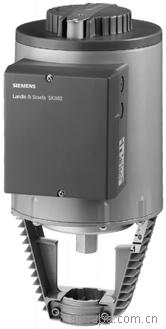

西门子[SIEMENS] 电动液压阀门执行器

西门子[SIEMENS] 电动液压阀门执行器SKB32...、SKB82…、SKC32...、SKC82…

电动液压阀门执行器SKB32...、SKB82…、SKC32...、SKC82…

行程 20 mm 或 40 mm

•SK...32...:工作电压AC 230 V, 3位控制信号

•SK...82...:工作电压AC 24 V, 3位控制信号

• 执行器带有或不带有弹簧复位功能

• 调节力量可达2800 N

•直接安装在阀门上，不需要调节

• 有手动调节和位置指示功能

• 可通过附加辅助开关、电位计、阀杆加热元件和机械行程逆变器来增强功能性(只适用SKB... )

•SK...82...U通过UL（美国电器质量标准）

应用：

用于西门子二通阀和三通阀 VVF... 和 VXF... 系列型号的阀门执行器，驱动行程为 20 mm 或 40 mm

• 应用领域符合 IEC 721-3-3 （国际电工委员会721-3-3规定） 3K5 类

• 环境温度:−15 ... +55°C

• 阀内介质温度:−25 ... +220°C

>220 ... 350°C: 用于阀门的专用扩展 < 0 °C: 要求使用阀杆加热元件 ASZ6.5

功能:

• 电动液压执行器，不需要维护

• 通过泵、压力缸和活塞开启阀门

• 通过弹簧复位和旁通阀关闭阀门

• 执行器符合德标 DIN 32730，带有或不带有弹簧复位功能的选择

• 有手动调节和位置指示功能

• 有双位辅助开关和电位计的安装空间

• 如果需要可使用阀杆加热元件

• 如果需要可安装机械行程逆变器 (只适用SKB...)

• 型号 SK...82...U 执行器通过UL

控制器：执行器能被AC 24 V SELV/PELV 供电 (SK...82…) 或AC 230 V 供电 (SK...32…) 和运行 3 位控制信号的所有控制系统所驱动。

注意事项：行程在6 和20 mm (SKB...)和12 ... 40 mm (SKC...) 的执行器能于第三方阀门匹配，只要提供他们是«不加电压关闭» 的自动防故障机械设计和所需的机械耦合资料。

Y1信号必须路经另一个可调节的关闭开关(ASC9.3)来限制行程。

弹簧复位功能：SKB32.51, SKB82.51(U), SKC32.61和SKC82.61(U) 执行器，有弹簧复位特性，如果断电时，一秒钟旁通阀开启，弹簧复位。弹簧复位使执行器回到«0%» 行程位置，关闭阀门，符合DIN 32730的安全要求。

工程注意事项：

必须一直遵守规范和要求来保证人身和财产安全。

ASZ6.5阀杆加热元件有 30 VA 的热量输出量，在制冷范围0 °C ...−25°C

用来防止阀杆冻结。这种情况下为了保证适当的空气循环，执行器托架和阀杆不必绝缘。身体与没有隔热的热元件接触会产生烫伤。 不遵守上述的建议能造成事故或火灾。

调试注意事项：

调试系统时，检查线缆和功能，设定辅助开关、电位计和行程限位装置或检查现存参数设定值。

维护：

当维修阀门时：

• 关闭泵和电源，关闭管路系统中的主要阀门，卸掉系统压力，让系统完全冷却下来。如果需要，拆掉电气连线。

• 阀门和执行器正确匹配时必须重新调试。

注：本产品所标价格仅为参考，实际价格、详细技术参数及安装方法请来电咨询。
