| 品牌 | 西门子[SIEMENS] | 型号 | SKD32...、SKD82...、SKD62...、SKD60 |
| 驱动能源 | 液压执行器 |

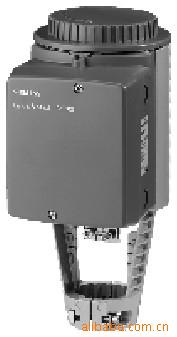

西门子[SIEMENS]电动液压阀门执行器SKD32...、SKD82...、SKD62...、SKD60
电动液压阀门执行器SKD32...、SKD82...、SKD62...、SKD60
行程 20 mm
•SKD32...:工作电压 AC 230 V, 3 位控制信号•SKD82...:工作电压AC 24 V, 3位控制信号
•SKD6...:工作电压AC 24 V、DC 0-10V、4-20mA或0-1000Ω阀位信号
•SKD6...:可选择流量特性、阀位反馈、行程调校、LED状态显示、优先控制
• SKD62UA：具有选择动作方向、行程限位控制、可调起始点和行程范围的顺序控制和附加防冻保护监控信号QAF21…及QAF61…等功能
• 驱动扭矩达1000N
•带或不带弹簧复位功能
• 直接安装在阀门上，无需调节
• 有手动调节和位置指示功能
• 可通过附加辅助开关、电位计、阀杆加热器和行程逆变器来增强功能性
•SKD...U通过UL（美国电器质量标准）
用途：
用于西门子二通阀和三通阀 VVF...、VVG...、 VXF...和VXG... 系列阀门，驱动行程为 20 mm ,应用于暖通空调系统中作为控制阀或安全截止阀。
注意事项：只要阀门符合“断电关闭”的故障安全型机械设计并且可提供必要的机械耦合，能够驱动行程为6至20mm的第三方阀门。Y1信号必须通过另一个可自由调节的末端开关(ASC9.3)来限制行程。
弹簧复位功能：SKD32.51、SKD32.21、SKD82.51U和SKD62...执行器有弹簧复位功能，断电时可借助开启另一个旁通阀使弹簧复位。弹簧复位使执行器回到“0%”行程位置，关闭阀门。符合DIN 32730的安全要求。
防冻保护监控：防冻保护温控器可与SKD6...执行器相连接。附加信号QAF21...和QAF61...仅适用于SKD62UA执行器。
工程注意事项：
为保证人身和财产安全，必须遵守相应的安全法规和限制！
在介质温度低于0℃时需采用ASZ6.5阀杆加热器以防止阀门冻结。出于安全考虑，阀杆加热器的设计为AC24V/30W。
执行器托架和阀杆不能隔离，以保证空气流通。若无防护措施，不要接触热部件，以免造成烫伤。
不遵守上述建议，可能造成事故或火灾。
建议：强烈建议温度在140℃以上时将阀门进行隔离处理。
调试注意事项：
调试系统时，如果需要，检查电线和功能、设定辅助开关、电位计，或者检查现存参数设定值。
维护：
SKD...系列执行器无需维护。
当维护阀门前：
-关闭水泵
-断开执行器电源
-关闭系统中的主要截止阀门
-释放系统压力，使系统完全冷却
-需要时，请断开执行器接线端子的接线
-重新调试前，执行器必须正确安装在阀门上
推荐SKD6...：运行行程调校。
注：本产品所标价格仅为参考，实际价格、详细技术参数及安装方法请来电咨询。
