阀位液晶显示屏标定手册

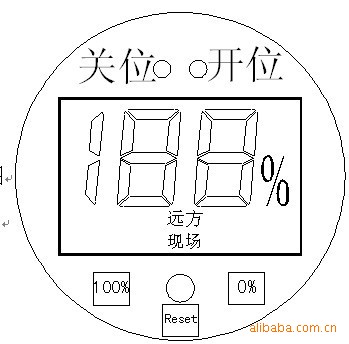

（1）阀位液晶显示屏外观示意图
阀位液晶显示板正面效果图
（2）阀位液晶显示屏使用与说明：
① 把显示板的引线和模块连接好后，接通电源，显示当前阀位的百分比，并发出明亮的背光。
② 先调节好模块上的4～20mA反馈输出电流,并保证在全关时对应4mA,在全开时对应20mA。
·17· |
③ 再将电动执行器动作到全关，此时输出电流为4mA，先按住中间“Reset”键，丢开后迅速按下“0%”键，直到绿灯闪动两下即对0%标定成功；此时阀位显示为0%。然后再将电动执行器动作到全开位置,此时输出电流为20mA, 先按住中间“Reset”键，丢开后迅速按下“100%”键，直到红灯闪动两下即对100%标定成功，此时阀位显示为100%。
④ 将电动执行器动作到全关、全开检查一下阀位开度显示情况，如发现有误差，可重复上述第③步即可。
注：也可把20mA标为0%，把4mA标为100%。标定方法同上述第③步，但标定时要动作电动执行器，使之输出20mA电流时，标定为0%。动作电动执行器使之输出4mA时，标定为100%。
