| 品牌 | EOA | 型号 | W型：无源触点型 |
| 产品用途 | 电动阀门调节 驱动 | 驱动能源 | 电动执行器 |
精小型调节型
EOA系列产品属于回转型电动执行机构，S、W、P、A型可通过外接电源的控制箱或W、P型外部输入信号、电脑DCS、电脑PLC等信号源实现远控和近控自动功能。
该产品充分吸收并运用国外先进技术制造而成，内部结构多采用进口
材料组装，整机外壳采用铝合金压铸件做成。接线简单、性能稳定、耗能小、外形美
观、重量轻、体积小、便于维修、安装简单、可手电动等多方面的优越功能。
可适合AC24V、AC110V、AC220V、AC380V、DC24V、DC220V等外接电源。
输出开关时间可选择5S、15S、30S和60S等多种。
A系列智能调节型整体一体化产品更是显于其中，整机数字设定、数字整定、
控制模块高度集成于执行机构中、一机多能，可接收电脑或仪表输出的的4~20mADC、
1~5V、0~10V的标准信号，无需外接定位器和任何模块，即可通过电脑模拟量控制阀
门和介质的任意流量和定位。
产品广泛应用于：楼宇、石油、化工、电力、能源、建材、水处理、船舶、造纸及
冶炼等自动化系统工程。
ECM-2C型控制模块使用说明
ECM-2C型控制模块是以AC220V单相交流电作为电源，接受来自PLC、DCS系统或其它操作器的DC4-20m A信号，控制执行器进行开关动作，构面全电子式电动执行器。
一、 主要技术特点
输入电压范围：AC180V-245V
控制模块具有刹车功能，极大地提高了阀门的定位
输入/输出信号均经过光电隔离（可承受2000V浪涌电压）
位置反馈4-20mA信号负载电阻，50Ω-700Ω，：0.5%三电位器调节技术使用
4-20mA反馈可调节完成，大大简化调节过程
若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门或保持原位不动，或动作到阀门全开位置，或动作到阀门全关的位置
工作温度范围：-30℃~+55℃
二、 使用方法
1、线与拨码选择
ECM-2C型模块按下图所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ
用万用表检查模块上的电机边线端，确保无短路现象。
以上连线检查无误后，接入220V电源线。
2、调试
先通过执行器上的手轮将执行器动到全行程的中间位置。
在无控制电流(及丢信)情况下，将丢信动作拨码开关拨到“开”位置，接通AC200V电源，此时电源批示灯和丢信指示灯点亮，执行器应向开方向动作：将丢信动拨码开头拨到“关”位置，此时执行器应向关方向动作：将丢信动作拨码开关拨到“停止”位置，此时执行器应停止动作：若执行器动作相反，应将“电机开”和“电机关”接线交换。
阀位反馈电流调试，将执行器动作到关位，调节“调零”电位器，使测试点两端的电压差为零，然后调节“低端”电位器使输出信号为4mA;将执行器动作到开位，调节“高端”电位器使输出信号为20mA。上述调节只需即可完成（“调零”、“低端”和“高端”电位器均是顺时针方向增大，逆时针方向减小）。注意：当阀位由关到开时，阀位电位器中心轴头对地GND电压的值应由小到大变化。
为了保证执行器在自动控制中的定位，须调节灵敏范围。灵敏度范围小，定位高，但容易产生振荡。灵敏度范围大，不容易产生振荡但定位差。调节“灵敏度”电位器可以二位这间取折衷，使其不产生振荡为调节值
注意：1灵敏度电位器，为单圈270°电位器，到位后不要用力旋转，否则会损坏电位器。
2调零、低端、高端电位器，均匀精密多圈电位器（可旋转约25圈）。
注意事项:
1：请务必接错电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外用时给电动执行机构外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。
5：请不要安装在易爆气体周围。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行机构。
8：本厂不接受任何对执行机构的不正当改变和维修的责任
EOA精小型电动执行器（部分回转）
1、产品概述
EOA引进系列电动执行机构适用于部分回转类阀门（如蝶阀、球阀和风门挡板等），采用进口电子部分元件,优质铝合金压铸件外壳，精细流畅，体积小重量轻、免维护、耐腐蚀性强等优良性能，可在狭窄地方使用。产品广泛应用于楼宇自动化、水利、造纸、电力、化工等自动化控制系统。其具体优点如下：
①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。
②性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。
③动力损耗率低，可大量节约成本。
④技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。
⑤智能一体化装置有信号4～20mA·DC输入输出可电脑PLC和DCS系统控制，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制高、反应速度快等。
⑥安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。
⑦电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

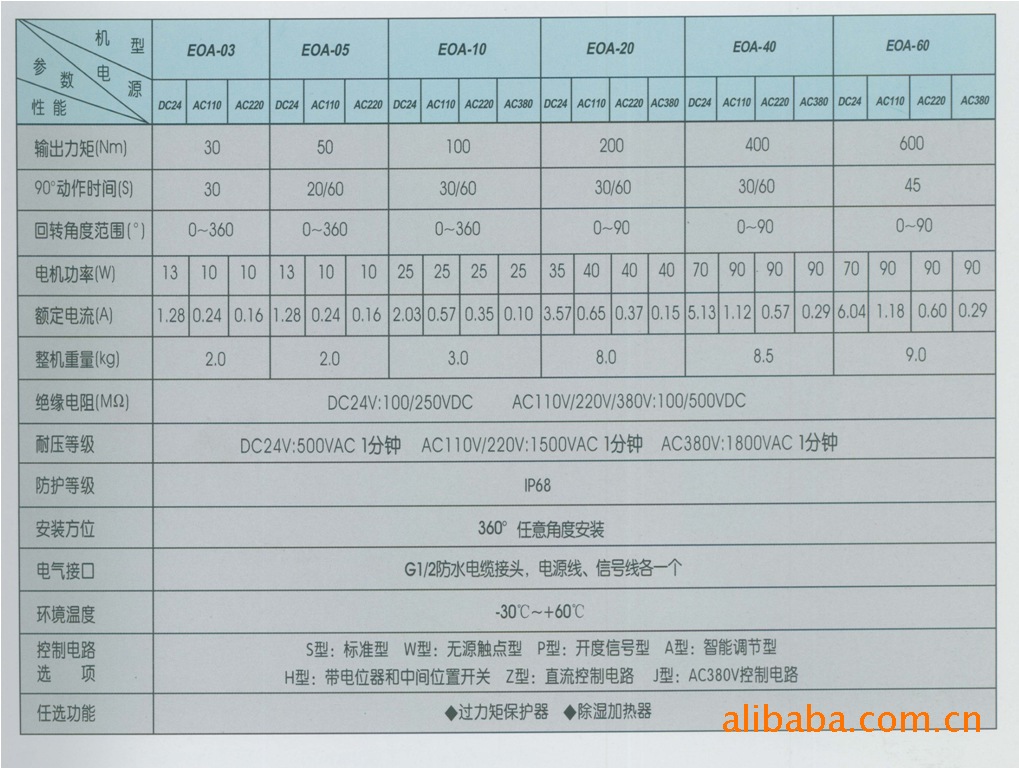

2、性能参数

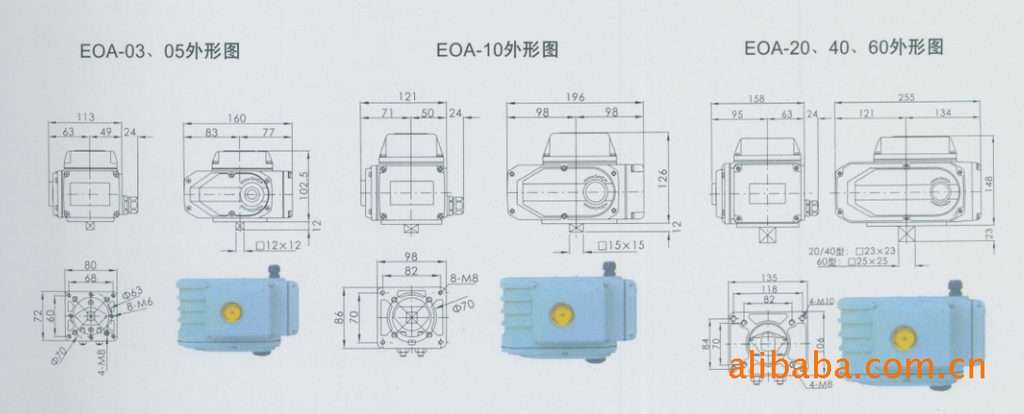

3、产品外形尺寸、安装尺寸及接线图
注意事项:
1：请务必接错电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外用时给电动执行机构外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。
5：请不要安装在易爆气体周围。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行机构。
8：本厂不接受任何对执行机构的不正当改变和维修的责任
