      是有上海高成阀门制造有限公司 综合了国内外新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合新国际现在和未来的标准技术规范和需求。是目前市面质量的执行机构之一，在全国拥有高度与的评价，是国内许多的球阀与蝶阀厂的产品也是许多的使用者纷纷指定的厂牌，你的选择不止让你的产品更能表现出优异的性能，更能表现出企业注重产品质量的严格要求。高成公司目前拥有GT，AT，AW等三大系列及多款动作型式。合金铝都经氧化硬度处理.具有以下特点：

①齿轮齿条双活塞对称结构设计，动作快速平稳，高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
②挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
③一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
④组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
⑥多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器（倍加福、图尔克）。
⑦气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。
⑩连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用

AT GT 气动执行器选型：

         气动执行器以压缩空气为动力，是开启和关闭球阀、蝶阀等角行程阀门和驱动装置。是实现管道远距离集中或单独控制工业自动化管路的理想装置。根据用户需要，可在气动执行器上安装电磁阀、定位器（开度指示）、回迅器、过滤器、减压阀、各种限位开关及手动操作装置。

      执行器选用选用气动执行器时，在已确定阀门的扭矩上再增加安全值，水蒸气或非润滑的液体介质增加25%安全值；非润滑的浆料液体介质增加30%安全值；非润滑的干气介质增加40%安全值；非润滑用气体输送的颗粒粉料介质增加60%安全值；对于清洁、低摩擦的润滑介质增加20%安全值（上述安全值为本公司理论推荐，仅供参考）。
      双作用式执行器选用示例当控制一个需要扭矩200Nm的球阀，气源压力只有0.5MPa，介质为非润滑的水蒸气，考虑到安全因素，增加25%安全值等于250Nm，按双作用输出扭矩表查找气源压力0.5MPa，然后沿该列垂直查找等于或相近的扭矩数据，选268Nm，再沿该行向左查找其型号，选择AT125型。
     单作用式执行器选用示例
当控制一个需要扭矩100Nm的蝶阀，气源压力为0.5MPa，介质为非润滑的干燥气体，考虑到安全因素，增加40%安全值等于140Nm，按单作用输出扭矩表查找弹簧复位终点得到相近扭矩148Nm，然后沿该行向左查找气源压力0.5MPa的终点扭矩158Nm，必须考虑气源压力扭矩和弹簧复位扭矩相对力平衡，再沿该行向左查找其型号和弹簧数量，选择AT145型、9只弹簧。
执行器有关数据A）执行器的动作时间是下列条件测试；（1）常温（2）900行程（3）电磁阀4mm口径，流量为Qn400L/min （4）管子内径8mm（5）中性干净空气（6）气源压力0.6MPa（7）执行器空载
注：在现场测试中一个或多个参数不同，动作时间会发生变化。
B）单作用重量为10根弹簧计算；需要增加或减少弹簧数量按每根弹簧重量来计算增加或减少每一台重量。

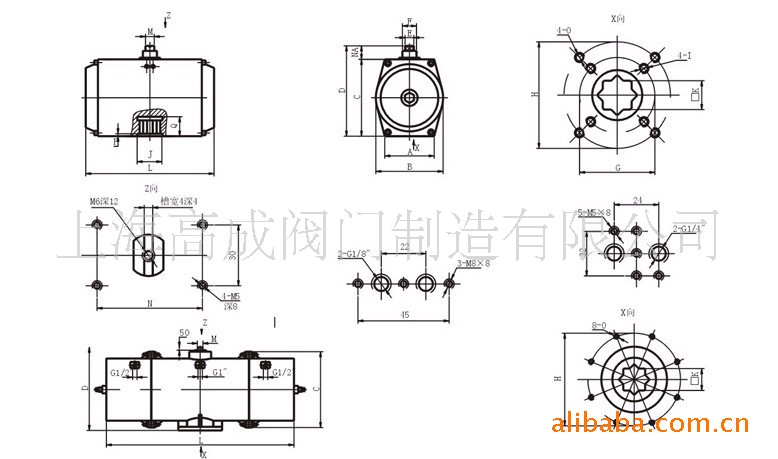

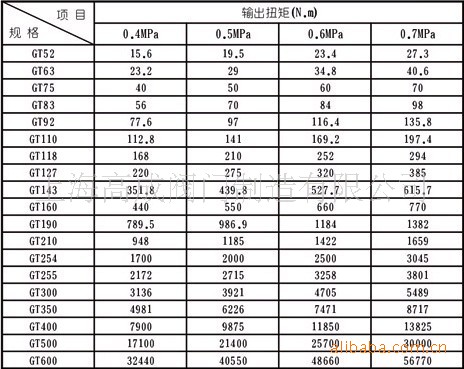

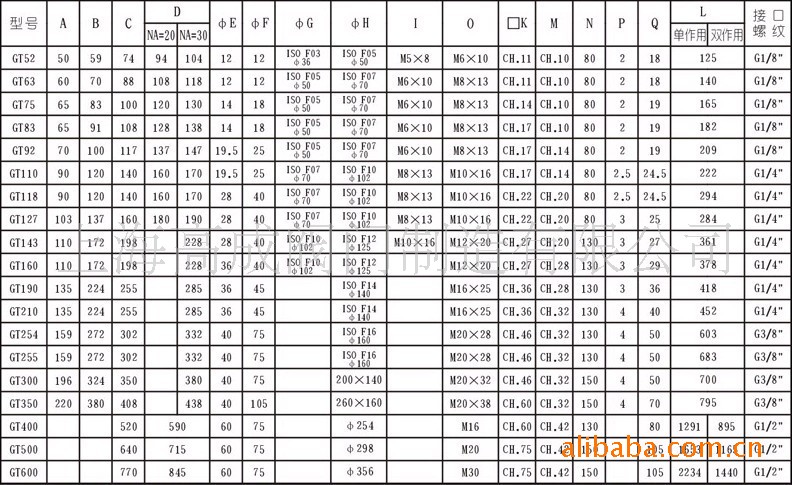

  GT AT 双作用扭矩表：

 GT AT 单作用扭矩表：

AW气动执行器:

分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体， 输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等转角行程阀门的启、闭和调节，也可用于其它回转运动的场合，是现实工业管道自动化控制的理想装置。

■型号选择

  选用AW气动执行器时，先确定阀门启、闭时的扭矩，再根据阀门使用的流体介质，增加安全值。对清洁、润滑介质增加20%安全值；对水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑的用气体输送的颗料粒粉料介质增加105安全值。然后根据气源工作压力，查找双作用式或单作用式扭矩表，可得到准确的执行器型号。单作用式输出扭矩表中，小弹簧扭矩即为关闭阀门时的扭矩，弹簧扭矩即为打开阀门的扭矩。

GT AT AW 附件：
3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防爆型）。
4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可提供防爆型）。

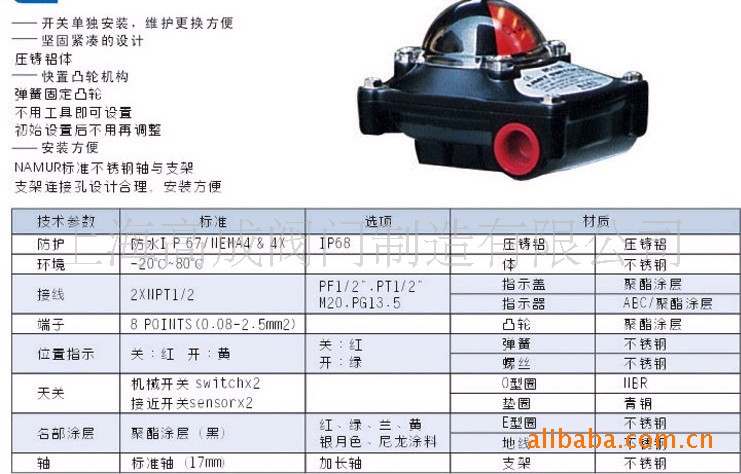

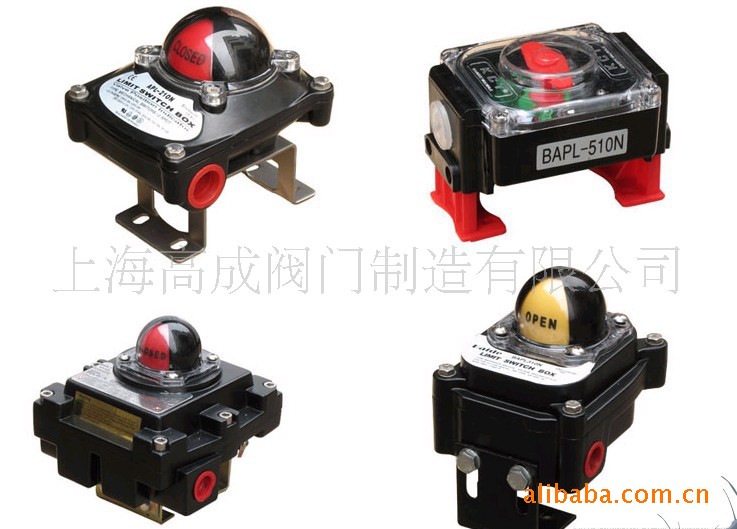

5、限位开关回讯器：远距离传送阀门开或关位置的信号（可提供防爆型）。
6、电气定位器：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。
7、气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制。
8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

2、

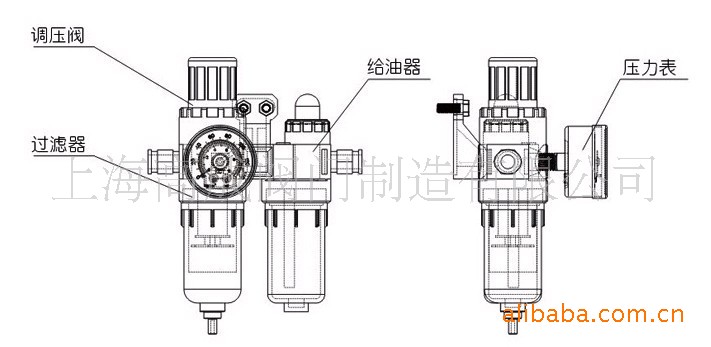

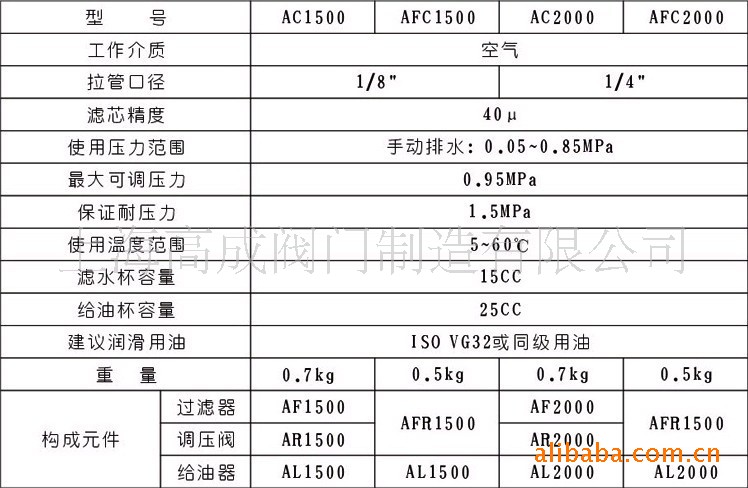

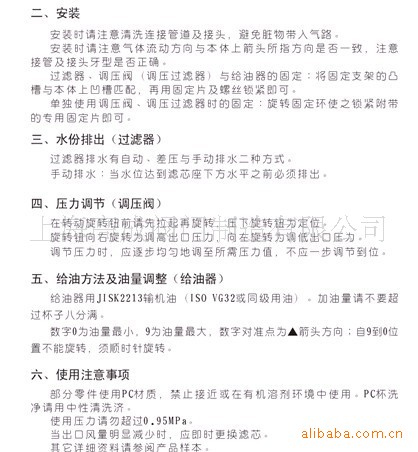

9、气源处理三联件：包括空所减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件起润滑作用。

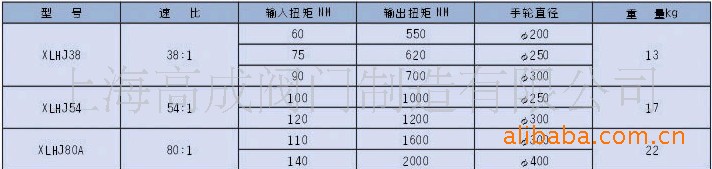

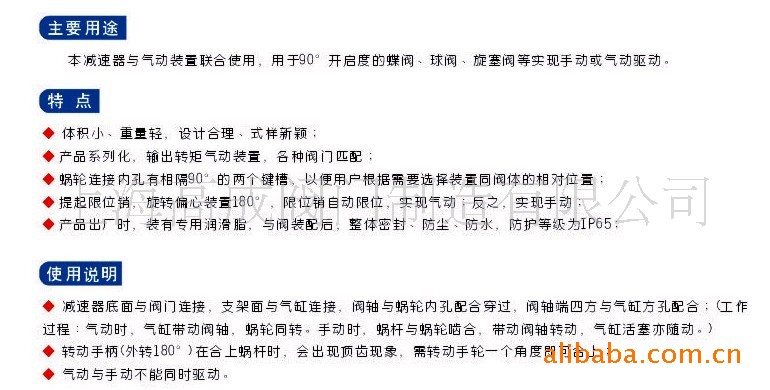

10、手操机构：自动控制在不正常情况下可以手动操作阀门的启闭
