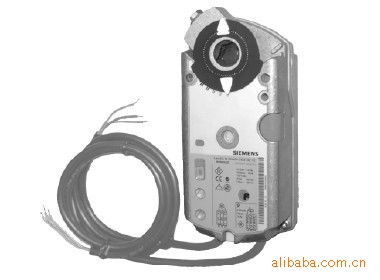

供应西门子风阀执行器GDB/GLB16…1

 概述
电动旋转执行器，标称扭矩5/10Nm，工作电压AC24V，旋转角度范围自适应，调节控制信号DC0…10V，位置反馈指示信号DC0…10V，机械调节范围0…90°，预留9米长连接电缆。
型号变化主要在于是否带有用于设置偏置和区间的可调节控制信号，以及用于附属功能的可调辅助开关。

应用
主要用于通风空调系统的风阀控制
——与具有DC0…10V连续输出信号的控制器相连接。
——标称扭矩5Nm，风阀面积至0.8㎡，具体风阀面积与风阻有关。
——标称扭矩10Mm，风阀面积至1.5㎡

功能

基本功能

旋转运动
——执行器的转动方向（顺时针或逆时针）可以通过DIL开关进行选择。
——一旦接收到输入信号（＞0V），执行器即向“90°”方向旋转。只要控制信号不变，则执行器保持位置不变。
——当控制信号中断而工作电压仍保持时，执行器返回到所选择方向的0位上。
——当工作电压中断时，执行器将保持在其当前位置上。

位置指示
——机械位置：位于外壳上的位置指示器可以显示出风阀的转角位置。
——电气指示：执行器的电子线路可以产生出0°…90°转角范围成比例的DC0…10V输出电压。该电压可用作位置指示。

手动设置
在无电供给时，可通过红色推钮接执行器中的齿轮组作用，手动调节执行器或风阀的位置。

转角的机械限位
旋转角度可在0°…90°之间限定。
旋转角度范围自适配：执行器自动测定旋转角度的机械终点。

特定型号的执行器功能

控制信号的调整
（操作功能）
旋转角度的偏置和区间可以通过两个电位器进行调整。
·可以利用DC10V的控制信号对转角范围有限制的风阀进行控制。
·在只能应用0…10V控制信号的控制回路中作为顺序执行器以控制多个顺序。
·用于采用非0…10V控制信号的控制系统。

辅助开关的调整
辅助开关可以为执行器提供额外的功能。在0°…90°的转角范围内，开关A和B（每个均为转换开关）可以按照5°增量分别独立设置。
详细情况请分别参考“技术设计“、”功能说明“以及”内部结构“的说明。

型号一览
