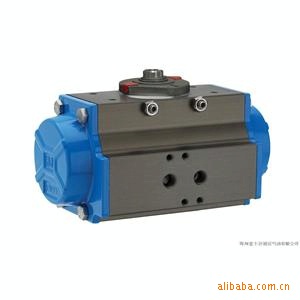

| 品牌 | 意达液压机械制造 | 型号 | 气动执行器 |
| 产品用途 | 气动执行器 | 驱动能源 | 气动执行器 |
| 外部联接 符合Namur Norm标准的附件联接方式 符合Namur Norm标准的电磁阀接口 符合ISO5210-DIN3337标准底部阀门联接方式 一般技术规格 额定压力8Bar 标准工作温度范围-20℃～+85℃ 高温:-20℃～+150℃，低温:-40℃～+85℃ 90°±5°的行程 100%的出厂测试 | |
缸体采用UNI6060压铸铝合金 标准阳极硬化抛光处理 极好的耐磨性 抗腐蚀 高技术的镀孔工艺使气缸具有低磨损高寿命 可选镀镍或涂高强环氧树脂漆 同心套叠弹簧设置 标准磷化处理 高弹度和可靠性 可适应不同的气压和扭矩设置 长安全螺栓，保证维修时安全拆装 SY-DA/SR系列外形尺寸相同 对称的横齿设计 输出扭矩恒定 设计紧凑 受力平衡 紧固设计确保长寿命 螺丝 标准不锈钢螺丝 | 钢 齿 轮 标准产品为表面镀镍防腐 防腐采用不锈钢 防断裂设计 POM活塞导向环 接触面积大 应用自润滑材料无需加油 长寿命 密 封 标准型：NBR 高温型：VITON 低温型：HNBR 缸盖 外涂高强度环氧树脂漆 可选镀镍防腐涂层 活塞 根据需求可镀镍 |
防断裂系统 | 安装多样化 |
|
主要技术参数
DA系列双作用执行器
上图的示意图表明，双作用执行机构的扭矩值在整个行程过程中始终保持恒定。
用户可根据其具体要求，参考以下内容选定合适的执行机构型号：
1、明确所操作阀门的扭矩值。
2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺)
3、根据提供的扭矩值，参阅扭矩表及相应的气压值，得到的扭矩值应等于或超出所提供的扭矩值。
4、扭矩值确定下来后，查找相应的型号即可。
DA系例双作用气动执行机构输出扭矩 |
SR系列弹簧复位式执行器
| 上图的示意图表明,弹簧复位式执行机构的扭矩不是恒定不变的而逐渐降低的。主要原因在于弹簧在空气行程阶段因 活塞运动而被压缩,同时积累在运动转换过程中以不断递减的方式获得的能量。 空气行程 开始/MAD:弹簧释放状态下的执行机构扭矩 结束/MAC:弹簧压缩状态下的执行机构扭矩 弹簧行程 开始/MMC:弹簧压缩时扭矩 结束/MMD:弹簧释放时扭矩 用户可根据其具体要求,参考以下内容选定合 适的执行机构型号： 1、明确所操作阀门的扭矩值。 2、扭矩值加大25%-50%的设定安全系数。(具体视阀门类型及加工工艺) 3、根据提供的扭矩值,参阅扭矩表及相应的气压值,结合MMD和MAC间的小值,得到的扭矩值应等于或超出所提供的扭矩 值。 4、扭矩值确定下来后,查找相应的型号即可。 |
SR系列弹簧复位式执行机构输出扭矩 |
|
|
|
