| 品牌 | 伺服控制器 | 型号 | P-2E |
| 产品用途 | 执行器系列配件 | 驱动能源 | 电动执行器 |
PT-2E型控制模块是以AC220V单相交流电作为电源，接受来自PLC、DCS系统或其它操作 器的DC4~20mA信号，控制执行器进行开关动作，构成全电子式电动执行器。

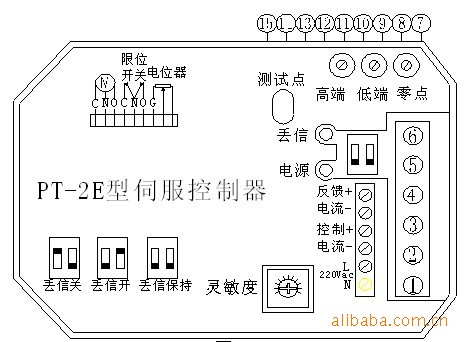

主要技术特点 ·输入电压范围：AC180V～245V·控制模块具有刹车功能，极大地提高了阀门的定位·输入/输出信号均经过光电隔离（可承受2000V浪涌电压） ·位置反馈4～20mA信号负载电阻：50Ω～700Ω,：5‰；三电位器调节技术使4~20mA反馈可调节完成，大大简化调节过程 ·若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门或保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置 ·工作温度范围：-30℃～+55℃ 使用说明 1、接线与拨码选择 ·PT-2E型模块按图1所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ。 ·用万用表检查模块上的电机连线端，确保无短路现象。 ·以上连线检查无误后，接入220V电源线。2、调试 ·先通过执行器上的手轮将执行器动到全行程的中间位置。| 端子序号 | 接线端子含义 |
| 1 | 220V交流电源输入 |
| 2 | 220V交流电源输入 |
| 3 | 控制电流（4-20mA）“-” |
| 4 | 控制电流（4-20mA）“+” |
| 5 | 反馈电流（4-20mA）“-” |
| 6 | 反馈电流（4-20mA）“+” |
| 7 | 电位器电源端 |
| 8 | 电位器中心抽头 |
| 9 | 电位器接地端 |
| 10 | 开限位接线端 |
| 11 | 开关限位公共端 |
| 12 | 关限位接线端 |
| 13 | 电机开 |
| 14 | 电机公共端 |
| 15 | 电机关 |
