| 品牌 | 富坤 | 产品型号 | AY-6000 |
| 测量范围 | 0 | 测量 | -+1 |
| 外形尺寸 | 220*155*32（mm） | 显示方式 | 指示灯 |
一、概 述
它集成了回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温、湿度控制等多功能与一体，状态指示可分可合，用户选用时只要提供方案图即可。本产品可以根据用户实际要求实现高压带电参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它具有较强的抗干扰能力，将取代现有的回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置，同时可选配通讯功能，实现所有开关状态和温湿度数据信息上传至监控中心。
二、技术指标及功能简介
1、电源：AC/DC220V±10% 50HZ
2、工作环境：温度-20～50℃ 相对湿度≤95%RH
3、功耗：≤10W
4、抗电强度:外壳与端子间大于AC2000V
5、绝缘性能：外壳与端子间大于100MΩ
6、模拟指示说明：
◆断路器状态指示（无源触点输入）
合闸时，红色模拟条亮；分闸时，绿色模拟条亮。
◆断路器位置指示(无源触点输入)
工作位置闭合时,红色模拟条亮;实验位置闭合时,绿色模拟条亮。
◆弹簧储能指示（无源触点输入）
闭合，红色亮，表示已储能；断开，绿色亮，表示未储能。
◆接地闸刀位置指示（无源触点输入）
闭合，红色亮，表示接地合闸；断开，绿色亮，表示接地断开。
注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。
7、高压带电指示部分
LED启辉电压（kV）：母线电压×0.15～0.65
闭锁启控电压（kV）：母线电压×0.65
8、温、湿度控制部分（对于BTZ-KG1000A、BTZ-KG1000C)
传感器数量：两路凝露，两路温度（A型）；一路凝露，一路温度（C型）
逻辑关系：1.当环境湿度大于93％RH达到形成凝露的条件时,启动加热,5%RH
2.当环境温度小于6℃时,系统启动加热,当环境温度达到16℃时,系统自动停
止加热,2℃。
3.断线报警:当加热器发生断线时,相应的报警指示灯亮,报警输出接点闭合。
三、 安装方式与接线图
1、 开关状态指示仪的安装

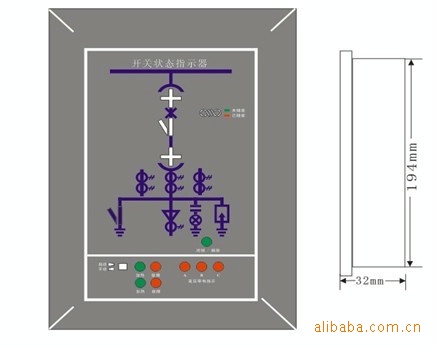

外型尺寸：220mm×155mm×32mm 开孔尺寸：197mm×132mm

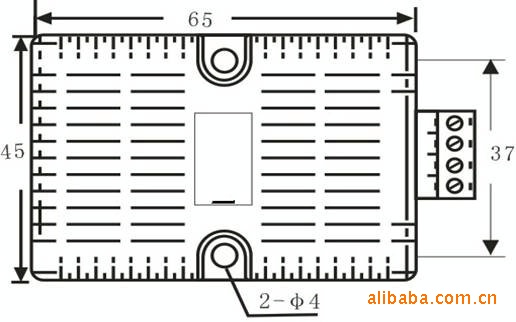

2.传感器的安装自带35MM导槽,也可用螺钉紧固在机柜适当的位置。

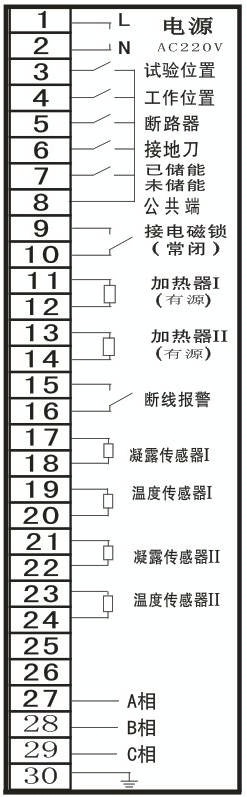

3.接线图
有特殊要求的装置,接线方式以实物为准!
四、使用方法
1、安装时需把侧面的接线端子拔下，将仪表安装在机柜上后，将端子按照定义接好后，再安装仪表。
2、按照侧面端子的功能定义，仔细检查校对后再通电。
3、将各开关量输入端短接，观察对应功能的指示灯发光是否正常。
4、在自动加热除湿状态下，可以用嘴对传感器哈气，模拟凝露产生条件，加热指示灯应该亮，同时，加热器启动的条件下，如果加热器突然有故障产生，那么故障指示灯亮，相应的警接点闭合输出。
5、带电指示的各输入端分别接入对应的高压带电传感器，高压带电试验时，带电指示灯亮， 闭锁有效，高压断开后，带电指示灯灭，闭锁解除，绿灯亮。
五、注意事项
1、关于凝露传感器，如果只用一路或者两路均不用时，请将不用的凝露传感器的对应接线端子 短接。
2、进行耐压试验前，请将装置上所有接线端子拔下，采用随货的配件短接端子将27～30号四位端子短接,再进行耐压试验，以免击穿损坏装置。
3、用户订货时，应注明供电电源类型，如果采用的是直流电源，那么加热器输出接点应为无源 接点。
本产品为智能型装置，它具有抗干扰系统自动复位功能，同时设计有上电自检功能，包括软件参数及输出继电器自检等，电磁兼容符合GB/T14598相关技术标准。柜内布线请注意尽量将传感器电缆及通讯电缆等二次信号远离干扰源(例如储能电机等大电感设备），以免引入强磁干扰，影响系统正常工作。如果干扰是瞬间发生并影响到系统，那么装置会自动启动复位功能，如果外界干扰是持续时，那么装置会持续监测系统状态，并启动复位功能，直至干扰消失后，系统自动恢复功能才能解除。
本公司经营AY-6000开关状态指示仪，质量保证，欢迎咨询洽谈。
