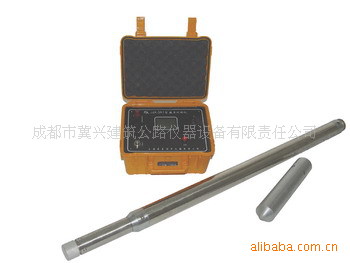

| 品牌 | 冀兴 | 型号 | JJX-3A1 |
| 规格 | 3A1 | 外形尺寸 | 270×220×155（mm） |
| 重量 | 2.4（Kg） | 产品用途 | 于垂直或定向井（孔）的顶角和方位角的测量 |
一、用途 本仪器是本公司新研制的、数据人工记录的、新型的数字井斜测量仪器，是公司传统测斜仪器的升级换代产品，可用于垂直或定向井（孔）的顶角和方位角的测量，也可用于定向钻孔顶角、方位角的测量，是非磁性矿区工程、水文、油田、煤田、地质等领域孔径大于54㎜的井斜测量的优选仪器。 二、主要特点 1、采用高的重力加速度计和三维磁阻传感器组成仪器测量系统，灵敏度高、重复性好、体积小。 2、应用现代数字信号处理技术，准确计算顶角和方位角，使测量结果达到高的要求。 3、应用现代通信编码长线传输技术，实现长电缆数字信号可靠传输，提高仪器的抗干扰能力。 4、测斜探管取消了重锤摆动部件，使仪器抗震性能极大地提高；实际测点深度间隔及测点数可任意选择，提高了测量效率。 5、采用高亮度液晶显示器显示测量结果，方便野外作业和数据现场记录。 三、技术指标 1、测斜深度： ≤1200米。 2、测量范围与误差 顶角测量范围： 0～50°,测量误差：±0.2°， 方位角测量范围：0～360°， 顶角1～3°时： 测量误差：±5.0°。 顶角3～50°时，测量误差：±3.0°。 3、测量方式： 定点测量，测点深度间隔及测点数任意确定。 4、记录方式： 现场人工记录。 5、工作电源： AC 220V±10% ，50Hz。 6、地面控制单元工作环境：温度：-10℃～50℃， 相对湿度：≤85%。 7、测斜探管工作环境： 温度：0℃～55℃， 承压：≤15MPa。 8、外型尺寸与重量： 地面仪器：270×220×155 (mm)；2.4 (kg)， 测斜探管：Φ54×1345(mm) (mm)；13.5 (kg)。
