| 品牌 | 四十一所 | 型号 | AV6416掌上型光时域反射计 |
| 尺寸 | 210mm×100mm×60mm（mm） | 重量 | 1kg（kg） |
| 用途 | 要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤 |

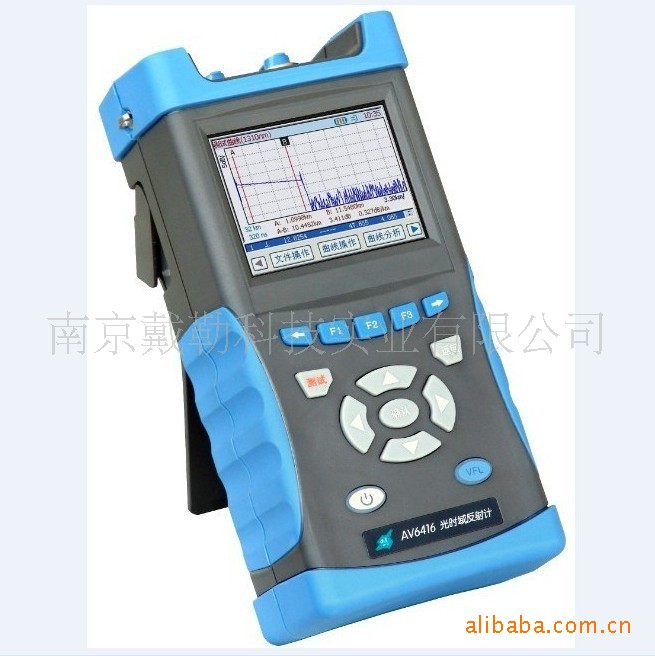

四十一所 AV6416掌上型光时域反射计
产品综述：
AV6416掌上型光时域反射计是针对FTTx而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。
AV6416外观结构采用世界上为先进的双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用、操作非常方便，采用防反射LCD显示，使得野外环境下操作界面清晰可见，整机采用双路供电方式，大容量锂电池使整机的工作时间长达10小时以上，该产品具有两种USB接口形式，既可接入U盘，也能通过USB数据线与PC机通信。同时，为方便操作人员携带方便，该产品采用了更人性化的设计，为仪器配备了舒适的背带。
主要特点：
● 掌上型、重量轻、便于携带
● 业界先进的双色双料一体化防溅式模具工艺，坚固耐用
● 防反射LCD，野外环境下显示界面清晰可见
●1.6m超短事件盲区，测试光纤跳线轻松自如
● 具有自动及手动测试功能
● 双USB接口功能，既可外接U盘，也能通过ActiveSync软件与PC机通信
● 支持Bellcore GR196文件格式
● 智能电池电量指示及电池低电压告警功能
● WinCE视窗操作系统，中英文操作界面
●10小时超长电池续航时间，适于长时间野外施工
●VFL可视故障定位功能
● OTDR光输出头采用可更换方式，端面清洁更加方便
●超短事件盲区
AV6416具有超短的事件盲区，尤其适于对超短的光纤链路或光纤跳线的测试。
●快速自动测试
AV6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置测试条件并终给出准确的测试结果，如测试曲线和事件列表等。
●快速曲线分析
AV6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解难以理解的背景知识。
●超强的文件管理
AV6416具有强大的文件管理功能，除了能对机内或U盘的文件进行存储、浏览、删除外，还能够外接基于PCL语言的激光打印机或喷墨打印机，以便打印测试报表。除此之外，AV6416还可借助ActiveSync软件通过USB数据线与PC机高速通信。
●便利的VFL功能
借助AV6416的可视红光故障定位（VFL）功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。
●典型应用
AV6416掌上型光时域反射计主要用于对FTTx网路的测试。该产品为用户提供了一种低成本的测试方案，具有手动测试、自动测试和盲区测试3种模式。
手动测试模式：该测试模式适于那些对该仪器比较了解的熟练操作者，因此能够得到更加准确的测试结果。在手动测试模式中，用户可根据测试需要选择实时测试模式或平均测试模式，实时测试可快速检测光纤链路的动态变化，应用于需要实时监测或观察光纤链路的对接过程及效果。
平均测试模式：该模式适用于对状态稳定光纤链路的测试，应用平均测试模式可以尽可能地抑制测试曲线中的噪声，从而得到更加的测试结果。在平均测试模式中，平均次数的大小将影响测试曲线中噪声的抑制效果，平均次数越大，则对噪声的抑制效果越好，但测试时间也相应的加长，因此，在实际使用中要根据需要设置平均次数。
盲区测试模式：该模式适用于对超短距离光纤的测试，如测试光纤跳线的长度等，在该模式下，如希望仪器获得的测试结果，要求被测光纤末端的反射损耗(或称回波损耗)大于40dB。
●技术规范
模块 | 3528 | 5626 | 3428 |
中心波长 | 1310nm/1550nm | 1550nm/1625nm | 1310nm/1550nm/1490nm |
适用光纤类型 | 单模 | 单模 | 单模 |
动态范围1(SNR=1) | 28/26dB | 26/24dB | 28/26/24dB |
测距准确度 | ±(1m+取样间隔+0.003%×距离)(不包括折射率置入误差) | ||
事件盲区2 | 1.6m | ||
测距分辨率 | 0.25、0.5、1、2、4、8、16m | ||
测试量程(单模) | 4、8、16、32、64、128、256km | ||
测试脉宽(单模) | 10、30、80、160、320、640、1280、5120、10240ns | ||
损耗阈值 | 0.01dB | ||
采样点数 | 65534 | ||
线性度 | 0.05dB/dB | ||
波形存储容量 | 800幅 | ||
折射率设置范围 | 1.00000～2.00000 | ||
显示 | 320×240、3.5英寸彩色LCD、触摸屏操作 | ||
接口 | USB、Min-USB | ||
光输出接口 | FC/UPC(标配，可选配接头) | ||
电源 | AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz | ||
界面语言 | 简体中文/English | ||
环境适应性 | 工作温度：0℃～40℃(电池充电：5℃～40℃) | ||
外型尺寸 | 210mm×100mm×60mm | ||
重量 | 约1kg | ||
注：1. 环境温度23℃±2℃，测试脉冲宽度，平均次数大于300。
2. 盲区测试模式(量程4km、脉宽10ns、衰减10dB)，光纤端面反射损耗≥40dB，典型值。
3. 低亮度、不测试。
●订货信息
主机：AV6416掌上型光时域反射计
标配：
项目 | 名称 | 数量 |
标配附件 | 电源线 | 1 |
AC/DC电源适配器 | 1 | |
产品合格证 | 1 | |
用户手册 | 1 | |
光盘(内含模拟分析软件) | 1 | |
仪器专用工程塑料箱或尼龙帆布软包 | 1 | |
仪器背带 | 1 |
标准模块：AV6416掌上型光时域反射计可选购的模块如下表
订购编号 | 工作波长 | 测试光纤类型 | 动态范围 |
AV6416-5626 | (1550nm/1625nm)±20nm | SMF(单模) | 26/26dB |
AV6416-3528 | (1310nm/1550nm)±20nm | SMF(单模) | 28/26dB |
AV6416-3428 | (1310nm/1550nm/1490nm)±20nm | SMF(单模) | 28/26/24dB |
选件：
序号 | 名称 | 型号 | 说明 |
1 | U盘 |
| 存储波形文件 |
2 | 打印机 | HP LJ P2015D或 HP LJ 1022 | 打印测试曲线 |
3 | USB数据线 |
| 与PC机通信 |
4 | 备用电池包 | AV6416专用电池包 | 仪器备用电池 |
5 | FC/SC，FC/ST适配器 |
|
|
注：由于设计改进的需要，上述内容如有改变，恕不另行通知 | |||
