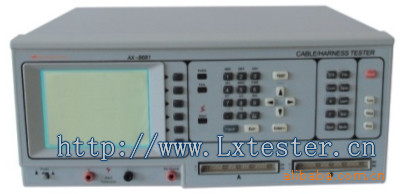

精密线束線材測試機CT-8685

CT-8685功能

測試項目

符號

測試範圍

電阻

R

0.1Ω~10MΩ

導通

COND

0.1Ω~50Ω

絕緣

IS

1MΩ~1000MΩ

高壓(漏電流)

HIPOT

0.1mA~5mA

斷/短路

O/S

2kΩ~50kΩ

單邊測試

斷短路端點判斷

CT-8685．規格

進階功能

可程式連續測試
自動學習自動找點
自我診斷
自我校正歸零

基本精準度

±5%

測試掃描模式

自動/手動可切換

量測頻率與訊號/電壓
低電壓良測訊號
高壓(漏電流)測試

高壓(絕緣)測試

100~100kHz, 1Vac
5Vdc / 50mA max. ±5%
100~500Vac. ±5% (NA機種)

100~1000Vac ±5% (FA機種)

/ 0.01~60sec時間可設定

200~1000Vdc. ±5% (NA機種)

200~1500Vdc. ±5% (FA機種)

量測接點

128量測接點(可選購256點)
Hipot Calibration +/- Output
Auto Pin Search Jack

面板按鍵

Syskey / Fastkey / Editkey

I/O介面

RS-232 Port
Printer Port
Remote Control Port

記憶體

多可儲存56組設定

電源輸入

115/230Vac 60/50Hz ± 10% Switchable

配件

自動找點探針
治具排線
使用手冊
電源線
Remote Control Cable (選購)
RS-232 Cable (選購)

操作環境溫溼度

15°C~35°C. RH≦75%

尺寸(WxHxD)

425 x 190 x 350mm

重量

14kgs

線材規格要求

1μF Max.

訂購代號
CT-8685NA
CT-8685FA
/C2

內容
Cable Tester (AC500V/DC1000V)
Cable Tester (AC1000V/DC1500V)
256測試點
