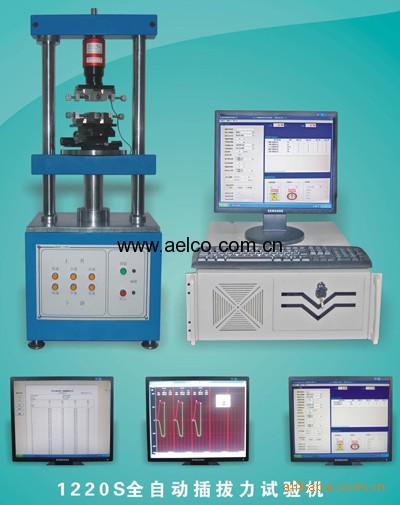

1220S 全自动插拔力试验机

全自动插拔力试验机  1220S

机器规格：

规定荷重：100、50、20、10、5、2KG（任选一个）

小分解度：0.01G

测定高度：150mm

小微调距离：0.01mm

测定速度范围：0-200mm/min

X、Y轴移动范围：0-75mm

传支机构：滚珠螺杆

驱动马达：伺服马达

外观尺寸：400*300*1000mm

重量：75KG（机台）

电源：AC220V

解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

本机器适用于各种连接器等产品之插入力及拔出力测试，搭配设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）

测试项目：

★连接器单孔插拔试验　　　　　　　　★连接器整排插拔试验

★连接器插拔寿命试验　　　　　　　　★连接器单Pin与塑胶保持力试验

★连接器Normal Force测试　　　　　　★一般压缩，拉伸破坏试验

★可同时与接触阻抗机连线（选购）

机器特点：※可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表）

※    测试资料储存于硬碟（每一笔资料皆可储存，不限次数）

※    测试条件皆可由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）

※    检验报表抬头内容可随时修改（中英文皆可）

※    检验报表可转档至EXCEL.WORD做编辑

标准配备：△1220S测试机台主体　　　　　　　

△控制系统（工业电脑及控制介面、17寸液晶显示器、附送喷墨式彩印表机）

△    Window系统插拔控制操作软件

△    荷重元　　　△夹嘴一套　　　　△X-Y移动台

△    整排连接器用位置自动修正装置

整排连接器用夹具
