| 品牌 | 苏电 | 型号 | SDGX-335 |

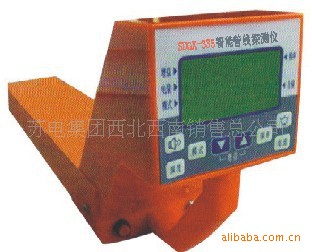

产品概述
该产品在不开挖的条件下能准确测出地埋金属管线的位置并对破损点进行定位，还可以迅速准确地检测出电缆的死接地故障。即使有支路管线或构成网状的管线也能有效的检测。对地埋管线位置判断和破损点定位检测由同一仪器完成，提供管线状况的全面资料。
本仪器以其优越的性能，灵活方便的检测方法，在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域赢得了广大的用户，成为施工、验收、管网普查的必备工具和品牌，为我国的相关行业的管线管理水平的提高发挥了积极的作用。
主要特点
▲的窄带滤波，抗干扰能力强，适用于探测大埋深和长距离管线，
探测更深、更远、更准确
▲连续自动阻抗匹配，不需人工干预
▲多天线、多通道，直接显示电缆埋深
▲电流测量用于目标管线的识别,内置欧姆表可测环路电阻
▲管线密集区域识别目标管线有效的方法
▲自带充电电池，不需 220V 电源，便于野外使用
▲充分保证供电时间，节约探测成本
▲寻测 50Hz 运行电缆路径

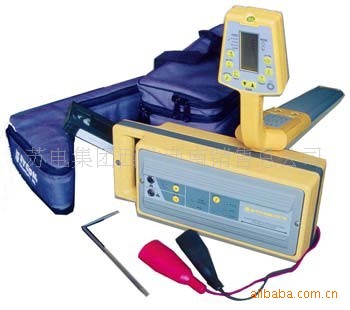

SDGX-335+是探测地下电缆、管线走向的理想工具，配合“A”字架还可寻找接地故障点。发射信号的频率分别是：815Hz、8kHz 和 82kHZ，可确保在任何环境下使用。SDGX-335+有三种信号施加方法： 直连法、空间感应法、耦合钳耦合法（需配耦合钳）。SDGX-335+由发射器和接收器组成。发射器具有可 自动和瞬时阻抗匹配、电池寿命指示、薄膜控制按钮、改进的感应以及发射器连续性音调功能。SDGX-335+接收器包括按钮式深度测量、定位峰值模式、发射器电流测量以及数字显示等。SDGX-335+还具有无源追踪电力线功能。
发射器技术参数：
工作频率：82.315kHz、8.192 kHz、815HZ
指示器 ：交流负载辅助测量，低电池电量指示器，低电池电量警告每 20 秒钟调制输出。 负载匹配：5 欧姆至 2000 欧姆（自动）
输出功率 正常 高
815Hz (AF) 0.6W 2.6W
8KHZ (AF) 0.6W 2.6W
82.315KHz (RF) 0.2W 1.0W
两者 (815Hz+82kHz) 0.12W+0.06W 1.33W+0.67W
电源：充电电池
工作温度：-20 至 +55°C 尺寸：16in.（长）x 6.32in.（宽）x 5-6in.（高）（40cm×16cm×15cm） 重量：8lb（带性电池）（3.6 公斤）
接收器技术参数
工作频率：82.315kHz、8kHz、815Hz，50/60Hz（无源）
天线模式：峰值、峰值和零值
指示器：低电池电量、背光照明 LCD 条形图、
信号强度声音指示：可变音调响应
电流测量：显示屏指示出相对电流。
信号强度：LCD 条形图，信号强度读数 0-999
增益控制：向上/向下（自动定中心和手动）
动态范围：126dB
深度测量：自动：按钮式读数（深达 4.5 米），手动：三角形测量
工作温度：-20 至 +55°C 尺寸：76cm x24cm
重量：1.36 公斤
在有电或无电情况下，均可采用耦合法：在电缆一端套上信号耦合器，且两端均应可靠接地，在接收端，耦合钳将接收到的信号送入接收器，从而可判定哪根是连接发射器的电缆（需加配发射和接收两个耦合器）
可选件：A 字架、偶合钳
