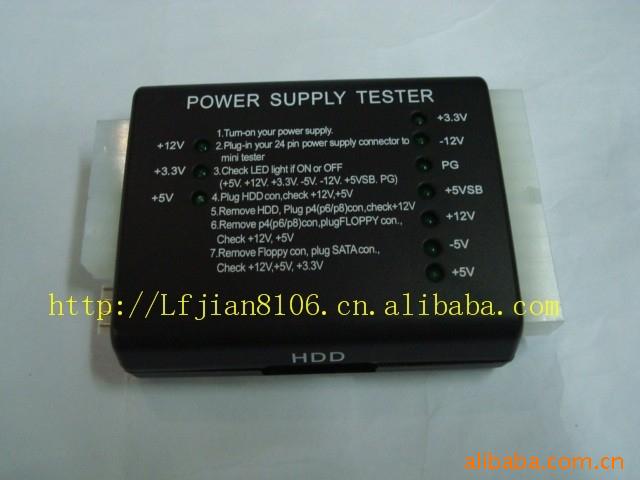

ATX电源测试仪 ATX POWER TESTER

产品介绍 Introduction

POWER SUPPLY TESTER

1. Turn-on your power supply.
2. Plug-in your 24pin power supply connector to mini tester
3. Check LED light if ON or OFF (+5V,+12V,+3.3V,-5V,-12V,+5VSB.PG)
4. Plug HDD con, check +12V,+5V
5. Remove HDD,Plug p4(p6/p8)con, check +12V
6. Remove p4(p6/p8)con,Plug FLOPPY con., check +12V,+5V
7. Remove FLOPPY con, Plug SATA con., check +12V,+5V,+3.3V
电源测试仪说明书
1． 给待测电源供电
2． 把待测电源24P（20P）插头插入电源测试仪相对应的24P（20P）插座里
3． 查看右边七个灯（+3.3 ,-12V,PG,+5VSB,+12V,-5V,+5V）是否亮，全亮为好
4． 把待测电源HDD插头插入电源测试仪
HDD插座里，查看左边两个灯（+12,+5V）是否亮，全亮为好
5． 从电源测试仪拔出HDD插头，再插入P4（P6/P8）插头到相对应的P4（P6/P8）插座里，查看左边一个灯（+12V）是否亮，亮为好
6． 从电源测试仪拔出P4（P6/P8）插头，再插入FLOPPY（软驱）插头到相对应的FLOPPY插座里，查看左边两个灯（+12V,+5V）是否亮，全亮为好
7． 从电源测试仪拔出FLOPPY插头，再插入SATA插头到相对应的SATA插座里，查看左边三个灯（+12V, +3.3V，+5V）是否亮，全亮为好
