| 品牌 | Aeroflex | 型号 | 4202R |
| 测量 | 935~960MHz | 电源电压 | 100~250（V） |
| 尺寸 | 310×170×165（mm） | 重量 | 2.4（kg） |
| 用途 | 射频分析仪 |

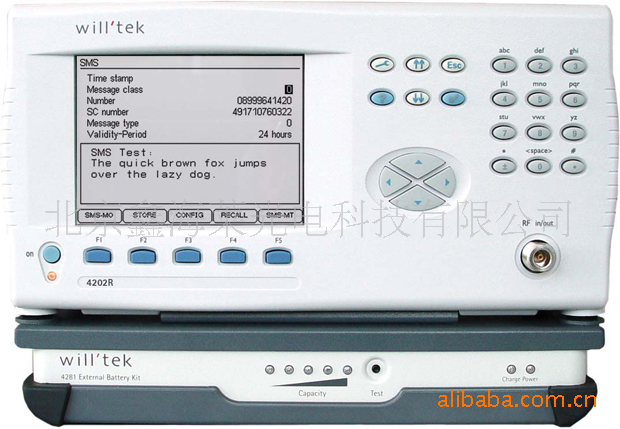

Aeroflex4202R铁路GSM-R移动终端测试仪
主要特点：
n 艾法斯Aeroflex4202R是首款用于维护的GSM-R测试仪
n 工作在GSM-R频段，允许在不同优先级仿真组呼，不仅验证驾驶室内的射频设备性能，同时还可以验证外设，如声光告警的性能，同时可帮助验证紧急情况时的安全功能
n 支持特殊参数，如群组识别（ID）和呼叫优先级
n 体积小且重量轻，是移动电话测试和维修应用中的理想选择
技术指标：
基本射频数据 | ||
输入输出阻抗 | 50Ω | |
VSWR | <1.3 | |
内部参考频率 | 13MHz | |
老化率 | 10-6/年 | |
外部参考输入 | 5/10/13MHz | |
射频发生器 | ||
频率范围 | ||
GSM 900，E-GSM，GSM-R | 935 ~ 960MHz | |
925 ~ 935MHz | ||
921 ~ 925MHz | ||
GSM 1800 | 1805 ~ 1880MHz | |
GSM 1900 | 1930 ~ 1990MHz | |
GSM 850（可选） | 869 ~ 894MHz | |
参考频率 | <10-6（无外部参考振荡器） | |
输出功率电平 | <0.9dB（对-110dBm至+38dBm范围的功率电平） | |
输出功率电平范围 | GSM 850/900 | -117dBm ~ +38 |
GSM 1800/1900 | -117dBm ~ +44 | |
分辨率 | 0.1dB | |
射频分析仪 | ||
频率范围 | ||
GSM 900，E-GSM，GSM-R | 890 ~ 915 MHz | |
880 ~ 890 MHz | ||
876 ~ 880MHz | ||
GSM 1800 | 1710 ~ 1785MHz | |
GSM 1900 | 1850 ~ 1910MHz | |
GSM 850 | 824 ~ 849MHz | |
频率误差测量 | ||
测量范围 | ±10KHz | |
可用范围 | ±45KHz | |
测量 | GSM 850/900 | <15KHz |
GSM 1800/1900 | <25KHz | |
功率电平测量 | ||
测量范围 | 猝发模式 | -20~ +39dBm |
连续模式 | -20~ +33dBm | |
异步猝发模式 | -40 ~+39dBm | |
测量 | <0.9dB | |
动态范围 | ||
功率/时间刻度板 | >40dB | |
I/Q校准范围 | >60dB | |
相位误差测量 | ||
测量范围 | 1.5°~20° | |
测量 | GSM 850/900 | <0.8° |
GSM 1800/1900 | <1.4° | |
前向定时 | 1/4Bit | |
一般技术指标 | ||
串行接口 | D-sub，9芯4800，9600，19200，38400 | |
打印机接口 | D-sub，25芯 | |
交流电源电压范围 | 100 ~ 250V AC | |
交流电源频率 | 50/60Hz | |
功耗 | 17W | |
尺寸（mm）重量 | 310×170×165，2.4Kg | |
