| 类型 | 激光测距仪 | 品牌 | 北京通鑫恒业 |
| 型号 | XJ-400 | 测量范围 | 0.2-70 |
| 度 | 2（mm） | 工作电压 | 7.4（V） |
| 重量 | 5500（g） | 尺寸 | 310X160X120（mm） |
XJ-400 型激光隧道断面测量仪功能简介
手动测量：具备超全站仪及水准仪的多项功
能，可在触摸屏上进行水平垂直的微调功能，具有
超平功能及零点至被测点的直线距离、 高差、 斜距、
仪器高、投影角度、水平转角、垂直转角等多项功
能，可以随时查看以上数据。

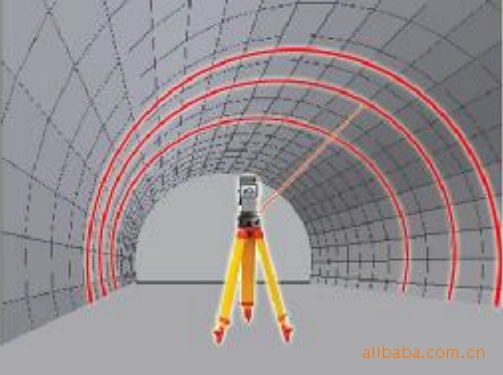

当前断面测量：测量仪器所在位置处的断面，
可分为等分测量、定点测量，多测量点
可达500个点， 先通过电脑向本仪器输入设计图形，
现场测量后本仪器即可显示出超欠挖比较及面积。
多断面及弯道测量：测量当前及前、后方 3 个
断面只需 6 分钟，或多断面弯道测量，测量在检测
距离半径 0.2～70 米的范围内的前、后方 10 米以
上的断面或弯道即可显示出立方量数。
围岩收敛：现场围岩收敛可与首次测量参数进
行对比，可当时显示围岩对比的图形及参数，及预
警，记录围岩的收敛情况，方便检测隧道的变形。
炮眼指示：根据设计好的炮眼数据对炮眼位置
进行自动指示（指示的时间和顺序可控），也可对
隧道轮廓进行放样，也可作为指向仪使用。
水平放样：根据设计好的图形进行水平放样，
也可通过已知的两个坐标自动寻找到第三个坐标，
也可输入角度距离进行自动指向。
偏移测量：实际测量中不具备在中心标志点测
量的情况下，可通过设置 X、Y 偏移值后，进行测
量。
欠挖回放：实际测量后的欠挖点与工程设计图
进行比较的同时，在仪器屏幕中即可显示实际欠挖
点的数值。
XJ-400型激光隧道断面测量仪在具备了XJ-200系
列激光隧道断面测量仪和 XJ-300 型激光隧道
断面测量仪两种仪器功能的同时， 提高了旋转
角度控制， 采用自动屏保节电功能的大屏
幕彩色液晶触摸屏进行控制测量， 大大提高了
仪器的可控性，方便了测量工作。并具备了水
平仪及全站仪的多项功能。 保持了手动及二维
全电动测量方式，全一体化便携式。现场测量
无需任何外挂控制器。 移动仪器到下一被测断
面时无需开关机及对找零点， 只需点击屏幕上
侧头复位键便可自动归为零点。 点击测量文件
键即可查看测量数据及图形。开机自动测量
仪器高程。且每台仪器都有中国计量科学研
究院出局的检测证书，不仅是对本仪器测量
结果精准度的认可，而且是为用户提供更加
可靠的、准确的测量数据的一项重要保障。
其特点还有体积小，重量轻，使用简单，
操作方便，防尘、防潮。自主开发的数据后
处理软件是基于的 AutoCAD 平台运行的，
完全符合现代工程对软件的要求和规范。 本仪
器工作方式有快速轮廓测量、 定点测量及
手动特殊点测量， 方便测量人员根据实际情况
进行选择，是施工过程中工程质量监测，竣工
验收检测的理想仪器。
特点
? 测量当前断面： 测量仪器所在位置处的断面，可以当时显示比较超欠挖及面
积的测量。
? 测量多断面及前、后方弯道：测量在检测距离半径 0.2～70 米的范围内的前、
后方 10 米以上的断面或弯道即可显示出立方量；
? 炮眼指示：根据设计好的炮眼数据对炮眼位置进行自动指示（指示的时间和顺
序可控），也可对隧道轮廓进行放样。
? 围岩收敛：现场围岩收敛的比较，及预警，记录围岩的收敛情况，方便检测隧
道的变形。
? 手动测量：具有超平功能及零点至被测点的直线距离、高差、斜距、仪器高、
投影角度等多项功能。

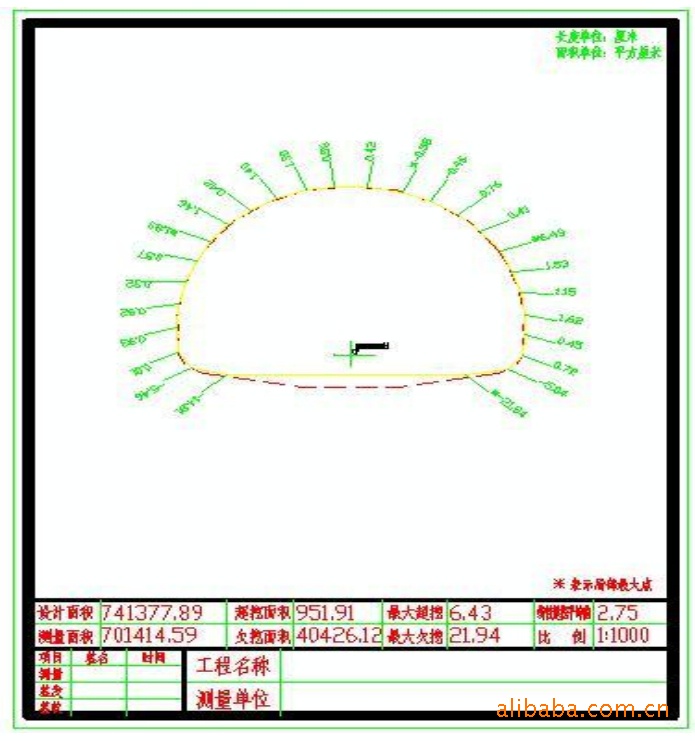

? 在现场检测、 记录多组断面数据， 经软件处理后可显示图形且计算出超欠挖值。

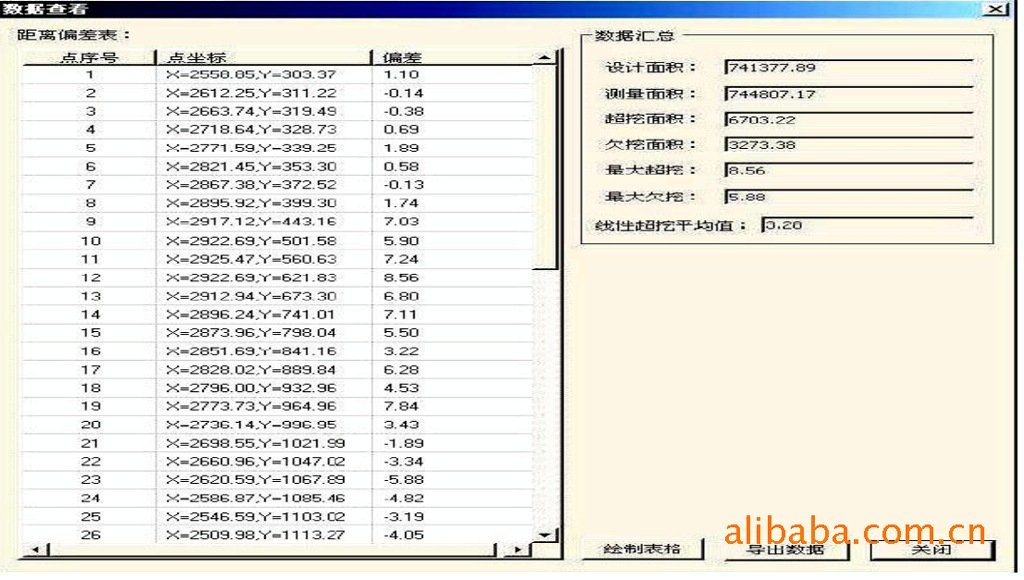

? 专用的软件可将现场采集的数据进行处理并显示或输出图形文件和数据文件。
仪器构成
检测主机（内置控制器，内置锂电池） 。
（在现场使用时，仅需上述此项及自备的三脚架）
充电器。
数据后处理软件，培训资料光盘。
产品合格证书（附保修证） ，国家计量院检测。
仪器箱。
技术指标
检测距离半径：0.2 ~ 70 米。
测距标准误差：小于 2 毫米。
检测角度范围：30 ~ 330 度。
转角控制误差：水平及垂直小于 0.1 度。
测量一周时间：当前断面约 1 分钟，前后方断面约 2 ~ 3 分钟。
电池连续供电时间：5 ~8 小时（电池充满） 。
主机外形尺寸：300 x 160 x 120 mm。
主机重量： 5.5 kg。
