| 型号 | CY-2 |

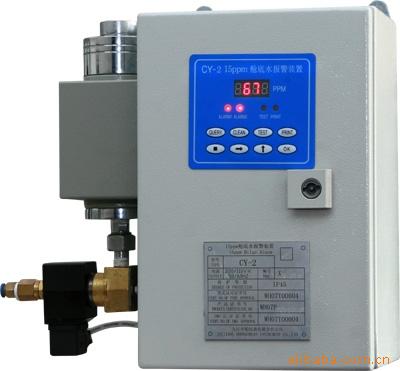

CY-2型15ppm舱底水报警装置是由九江中船仪表有限责任公司（原九江仪表厂）自主研发制造的新一代检测污水中含微量油份浓度的在线监测仪器，适用于船舶舱底油污水排放的连续监测，具有15ppm超限报警和控制污水排放功能。它一般与舱底油污水分离器配套使用。
CY-2型15ppm舱底水报警装置通过中国船级社型式认可，性能指标符合国际海事组织海上环境保护委员会MEPC.107（49）决议要求。
测量原理：
CY-2型15ppm舱底水报警装置采用国际上先进的红外散射测量技术。通过对排放水的红外测量其透射光及散射光信号，经高分辨率的光电转换器及微处理器数据处理测量出油份含量。当排放水的油份浓度超过规定的值（5ppm）时，在仪器发出报警，同时输出控制超标信号，控制与其配套的舱底油污水分离器及关断装置（电磁阀），并监控关断装置的执行状态，有效防止超标污水的直接排放。
特点：
（1）采用先进的多波段红外测量原理及微处理技术，反应时间快，测量高；
（2）整体采用防电磁干扰设计，克服使用环境对仪器的影响，提高仪器的系统稳定性和可靠性；
（3）实时显示油份浓度、系统工作状态；
（4）实时记录各种报警状态数据并自动储存，随时打印历史数据；
（5）测量室便于维护和清洗，操作简单；
（6）仪器具有工作状态监控功能，在仪器故障、维修或更换时可自动控制超标污水的排放。
主要性能指标
(1)测 量 范 围 0-30ppm（显示范围0-80ppm）
(2)测 量 精 度 （15ppm报警时）±5ppm（符合IMO规范）
(3)显 示 方 式 LED数码管
(4)报 警 指 示 4路红色发光二极管
(5)报 警 继 电 器 2路
(6)继电器触点额定容量 250VAC 3A （非感性）
(7)反 应 时 间 ≤5秒
(8)输 出 信 号 4-20mA
(9)环 境 温 度 0℃ — +55℃
(10)相 对 湿 度 ≤93%
(11)样 液 温 度 1 — 55℃
(12)样 液 压 力 0.1- 0.6MPa
(13)样 液 流 量 0.1- 4L / min
(14)防 护 等 级 IP55
(15)主 电 源 220/110VAC 50Hz/60Hz
(16)功 耗 ≤20VA
(17)外 形 尺 寸 400mm×300mm×160mm
(18)符 合 标 准 IMO. Res. MEPC. 107(49) 决议
