| 类型 | 水上探测产品 | 品牌 | 中海达HD-380/370 |
| 型号 | HD-380 全数字双变频测深仪 | 规格 | HD-380 |
| 外形尺寸 | 440mm 长× 341mm 宽× 164mm 高（mm） | 重量 | 9（Kg） |
| 产品用途 | 水深测量、海上定位 |

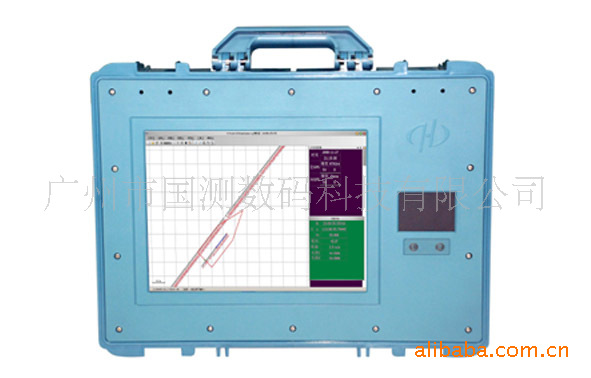

中海达第 3 代全数字测深仪
◎ 无纸化记录，数据高分辨率保存
◎ Windows XP 操作风格
◎ 高分辨率高亮度显示屏，更适合野外作业
◎ 合成 PC 材料机身，防震、防水、防尘，轻便
◎ 新设计的 TVG 曲线为声纳传输衰减提供完美增益控制
◎ 先进的水底门跟踪技术和脉宽选择技术保证了水底探测的准确
高效
◎ 每秒钟 30 次的水深采样速率，提升了测深的效率，并且使回波图更细致，
◎ 可调频率使测深仪能匹配各种换能器，扩大了用途范围
稳定
◎ 嵌入式 Windows Xp 操作系统，运行稳定
◎ 采用独特的“快速映射还原”技术，保护 C 盘系统不被病毒入侵
◎ 双电子盘存储，双系统保护，系统一键恢复
◎ 高强度 ABS+PC 材料外壳，防水、防震
方便
◎ 全自动量程换档和手动换档二者结合
◎ 数字化图象处理技术，瀑布式图象显示及记录，并可回放或打印
◎ 创新便携设计，更美观、更轻巧
◎ 1024x768dpi 高分辨率高亮度液晶显示屏阳光下清晰可见
兼容
◎ 可配置不同频率的换能器
◎ 内置海洋及测深二合一软件，可连接任何品牌的定位仪、姿态仪、涌浪仪协同作业
◎ 可外接 VGA 显示器，支持多显示终端
◎ 可外接 USB 键盘、鼠标
HD-370 全数字变频测深仪
HD-370 是国内款具有频率可调的高频测深仪，首次引入国际先进的
变频技术，降低了由于换能器产生的蜂鸣及表面噪音，并增强了回声强度，从而
显著地提升了深测仪的测深性能。另外，变频技术还使 HD-370 可配置不同频
率的换能器，适合不同海测工程的需求。
HD-370 测深仪根据声纳在水中的传输特性设计出完美的 TVG 曲线，优化
了测深性能，并有效地解决了浅水测深的难题。
HD-370 采用了新的便携式设计，配置高亮度高清晰液晶显示屏，大容量
存储器，使野外测深作业得心应手。
系统参数：
◎ 工作频率：高频100-750KHz（可调）
◎ 发射功率：高频500W
◎ 测深范围：高频0.3m～600m
◎ 测深：±10mm+0.1％h ，分辨率：1cm
◎ 吃水调整范围：0.0m～15m
◎ 声速调整范围：1370～1700m/s ，分辨率 1m/s
◎ 工业嵌入高速低功耗 CPU 主频 1.6GHZ
◎ 工业嵌入式 DDR2 内存：1G
◎ 水深采样速率, 每秒钟 30 次
◎ 内置一个 4G 海量 CF 卡存储器（可定制）
◎ 串口数据输出仿真多种格式，波特率可调
◎ 高亮度 12 寸液晶显示屏，分辨率 1024×768,600cd/m2（坎德拉每平方米）
◎ 外接端口：两个 RS-232 串口、三个 USB 口，一个 DC/AC 电源接口、 换能器接口
◎ 供电电源：直流 12V 或交流 220 V，功耗 20W
◎ 环境：工作温度 -30℃～60℃，防水、防震
◎ 外形规格：440mm 长× 341mm 宽× 164mm 高
◎ 重量：9kg
HD-380 全数字双变频测深仪
HD-380 是国内具有两个频段自由可调的双变频测深仪，采用国际先
进的变频技术，将测深仪高低频的测深效果发挥到，无论在复杂的水域还是
在深邃的远洋，HD-380 都能轻松完成测深作业。
HD-380 可配置更多不同频率的换能器，满足不同海测工程的需要。
HD-380 测深仪根据声纳在水中的传输特性设计出完美的 TVG 曲线，优化
了测深性能，并有效地解决了浅水测深的难题。
HD-380 采用了新的便携式设计，配置高亮度高清晰液晶显示屏，大容量
存储器，使野外测深作业得心应手。
参数：
◎ 工作频率：高频100-750KHz（可调），低频 10-50KHz（可调）◎ 发射功率：高频500W，低频600W
◎ 测深范围：高频0.3m～600m，低频0.5m～2000m
◎ 测深：±10mm+0.1％h ，分辨率：1cm
◎ 吃水调整范围：0.0m～15m
◎ 声速调整范围：1370～1700m/s ，分辨率 1m/s
◎ 高速 A/D 转换，采样速率 153600 次/秒，瀑布式显示
◎ 工业嵌入高速低功耗 CPU 主频 1.6GHZ
◎ 工业嵌入式 DDR2 内存：1000M
◎ 水深采样速率 每秒钟 30 次
◎ 内置一个 4G 海量 CF 卡存储器（可定制）
◎ 串口数据输出仿真多种格式，波特率可调
◎ 高亮度 12 寸液晶显示屏，分辨率 1024×768,600cd/m2（坎德拉每平方米）
◎ 外接端口：两个 RS-232 串口、三个 USB 口，一个 DC/AC 电源接口、 换能器接口
◎ 供电电源：直流 12V 或交流 220 V，功耗 20W
◎ 环境：工作温度 -30℃～60℃，防水、防震
◎ 外形规格：440mm 长× 341mm 宽× 164mm 高
◎ 重量：9kg
软件
中海达第 3 代全数字测深仪加载了中海达新版本的测深软件和导航测深软件，软件功能强大，操作简便，使测深工作事半功倍。
中海达测深软件
中海达测深软件采用全自动设计，预先设置好参数，只需开机即可进行测深作业。测深数据以图形显示，直观明了。回波图像使用数字化加密文件保存，方便数据资料的长期保存、回放、查询以及打印。
中海达导航测深软件
融合了定位和测深的功能，借助该软件，只需要配置 GNSS 接收机和供电系统即可实现高的导航定位测深作业，有效提高了工作效率，并减少了系统配置成本。
软件参数及环境设置
中海达测深及导航测深软件设置非常方便，吃水、声速、发射功率、增益及换档等设置全部集成在一个设置界面，操作直观简单。
应用模式
工作站测深模式
中海达第 3 代全数字测深仪主机内集成高稳定性的工控电脑、测深仪、水深采集软件及海洋测量软件，测量时仅连接 GNSS 接收机和 12V 直流电池即可工作，大大简化水深测量工作。
组合测深模式
中海达第 3 代全数字测深仪也可延用测深仪 + 手提电脑 + GNSS + 电池测量模式，满足喜欢经典测深模式作业的用户需要。
测深模式
中海达第 3 代全数字测深仪可连接涌浪仪，利用涌浪仪对水深测量中的波浪引起的误差进行修正，从而进一步提高水深测量。
施工定位测量模式
中海达第 3 代全数字测深仪不纯粹是一套全数字测深仪，还是一套稳定性的工控电脑，在海洋工程方面有效解决船上交流电源不稳定的情况，可直接用 12 伏直流电源供电，连接 GNSS 接收机即可施工。
