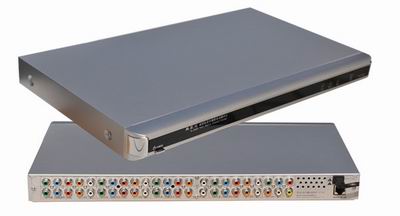

色差分量交换中心 高清色差共享 YUV405

     全国、独特设计的高清色差分量影视交换中心，使您的家庭就成为一个独立的高清视频共享世界。随心所欲的把家里的高清影视播放设备，共享或分享到全家所有的大屏幕高清电视机上。一套高清 DVD播放机、数字电视机顶盒、卫星电视接收机、HTPC多媒体电脑、硬盘式高清电影播放机、...就能在任何房间的电视机上随心所欲的观看节目并遥控这些设备，可以在不同的房间分别观看不同的节目源，也可以同时共享同一节目源，轻松方便的共享高清世界！
    设备多达四路输入节目源，多五路分量输出，满足您家庭的多个房间共享使用。系统带有红外线转发功能，也方便您在房间里，对任意的播放设备进行远程遥控，方便使用。
    YP405 有两级宽带分量信号放大电路，确保能长距离传输分量信号，解决了目前数字传输距离短、目标单一、线缆昂贵的约束，就能实现全家高清影像的分享！

色差分量视频简介：
    色差端子是在 S 端子的基础上，把色度（ C ）信号里的蓝色差（ b ）、红色差（ r ）分开发送，其分辨率可达到 600 线以上。它通常采用 YPbPr 和 YCbCr 两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。现在很多电视类产品利用色差输入来提高输入讯号品质，而且透过色差端子，可以输入多种等级讯号，从基本的 480i 到倍频扫描的 480p ，一直到 720p 、 1080i 等等，都是要通过色差输入才有办法将信号传送到电视当中。
    由电视信号关系可知，我们只需知道 Y 、 Cr 、 Cb 的值就能够得到 G （绿色）的值，所以在视频输出和颜色处理过程中就统一忽略绿色差 Cg 而只保留 Y Cr Cb ，这便是色差输出的基本定义。作为 S-Video 的进阶产品，色差输出将 S-Video 传输的色度信号 C 分解为色差 Cr 和 Cb ，这样就避免了两路色差混合译码并再次分离的过程，也保持了色度信道的带宽，只需要经过反矩阵译码电路就可以还原为 RGB 三原色信号而成像，这就限度地缩短了视频源到显示器 成像之间的视频信号信道，避免了因繁琐的传输过程所带来的影像失真，所以色差输出的接口方式是目前模拟的各种视频输出接口中的一种之一。

接口
4 路色差分量视频和音频信号输入接口(RCA端子,YPBPR&AUDIO)
5 路色差分量视频和音频信号输出接口(RCA端子,YPBPR&AUDIO)
1 个 RJ45 接口（控制线接口）

传输距离
分量输入信号建议越短越好，建议选用2.0米以下的优质色差连接线
分量输出信号建议传输距离在50米内, 远80米(重要:选用优质线缆!)
控制信号线远传输距离 200 米
红外遥控器和主机之间的遥控距离8米以内

指示灯
1 个电源指示灯
1 个工作指示灯
1 个控制信号指示灯

设备功率
工作功率 2~30W

电源要求
AC 220V, 50~60Hz, 1A

外观
尺寸：宽 430mm* 深250mm* 高45mm 重量： 1.8kg 外壳 ：金属、亮银色

建议安装位置
影音设备柜 客厅电视柜
