| 类型 | 数显电流测量仪表 | 品牌 | 上海闪鼎 |
| 型号 | SC-100 | 测量范围 | 200000（A） |
| 准确度 | &plun;2% | 功率 | 《12（W） |
| 电源电压 | AC220或DC24（V） | 外形尺寸 | 73W*190H*247D（mm） |
公司简介
上海闪鼎精密焊接设备有限公司，从事精密电阻焊接技术和设备的研发、制造、系统集成服务。
主要产品有：精密电阻焊接逆变电源、精密储能式焊接电源、精密交流焊接控制器、精密焊接电流监测仪、精密焊接压力监测仪等系列；公司产品应用了当今的微电子数字化控制技术，整合国内外精密电阻焊的，具有控制和监测、工艺适应性广、、、且操作简便等特点。产品配有多种接口模式，是精密电阻焊接自动化设备是焊接机器人的。
产品适用于各种金属在:微电机端子与漆包线、接插元件、电池、光电线缆、压电晶体、敏感元器件与传感器、电容器等电子元件、器械、各类带小线圈电子元器件（需直接焊接漆包线的显微焊接）等领域的精密焊接。作为控制、调整精密电阻焊工艺参数的重要装置和仪器，我们的产品已应用于：上海大众、上海通用、悦达起亚、南京依维柯、奇瑞等国内主要汽车制造商的焊装生产线上；成都三方电气有限公司（国内电阻焊设备、仪器计量检测机构）、日本小原机电等众多单位也已使用我们的产品。其卓越的性价比了用户的认同和尊重，正逐步代替的同类产品。
我们愿以国际的技术研发水平、精湛的制造工艺、完善的服务体系，与国内同仁携手合作，致力于中国精密电阻焊的水平，为民族工业的进步与发展做贡献。
产品介绍
闪鼎公司的技术设备—精密焊接控制器、精密逆变焊接电源、精密焊接电流监测仪等。其中精密焊接电流监测仪产品填补了，世界上也只有日本、美国、德国等少数发达拥有。真正让焊接工艺人员“看”得见，“摸”得着焊接参数；让国内众多焊接设备的调试成为可能。

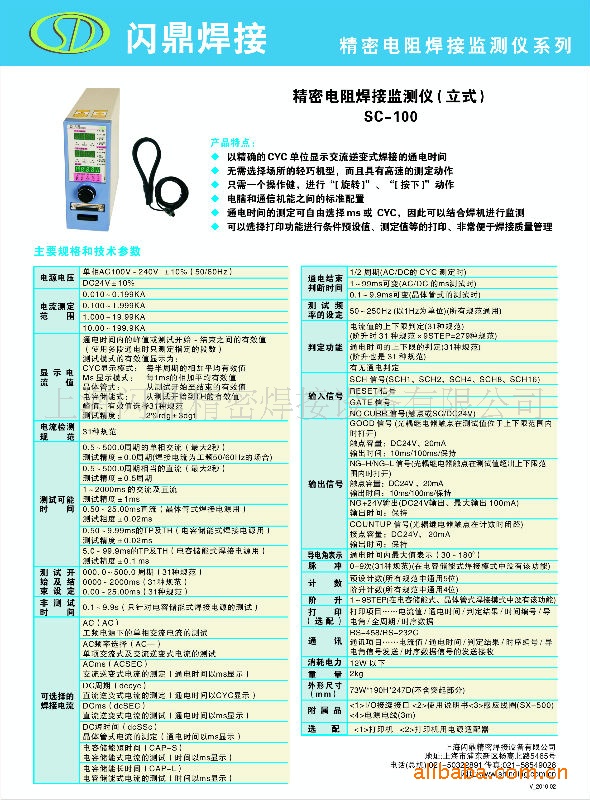

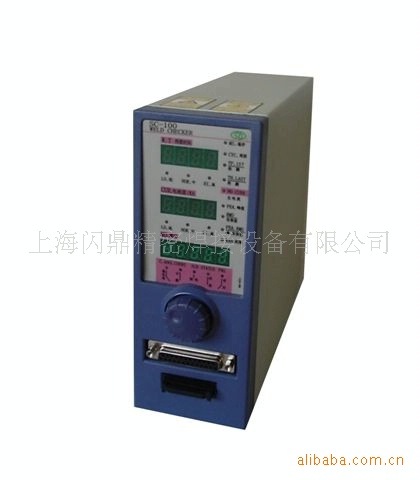

SC-100立式焊接监测仪----除具备SC200的优点外，可以实现与焊机“连线”工作，实时监控并记录工作参数，实现远距离监控，满足质量管理的数据要求。可以预设工作参数，利用自带数据通讯接口，可以满足与其他设备（诸如PLC，机器人系统等）对接运行，共线实时监控，真正实现自动化运行、故障停机、报警等功能。具备数据设定监控，数据储备，程序调用等现代自动化领域的多功能要求。利用我公司自主开发的人机对话系统，可以实现一台电脑显示并监控多达31台监测仪的数据，实现自动化远程控制。
SC-200便携式焊接监测仪---可以随拿随用，一人多工位检测，实时测量焊接电流、导通角、焊接时间等，让工艺参数真正实现现场监测，直观反映工作时的实际参数，便于控制焊接产品质量。可以适合交流和中频等多种场合的监测，在国内众多客户处得到应用（如上海大众，南京依维柯等）。一旦调试完毕，可以做到检测。是工艺巡检的好帮手。即使在更换电池或电池没电的情况下，您的预设测量对比参数也不会丢失。
SK-100/200精密焊接控制器：
- 用LED显示焊接电流、焊接规范、焊接时间等；
- 具有15种焊接规范、9个阶升；
- 3段通电方式（电流缓升、缓降功能）；
- 可以选择初级、次级的定电流以及电流电压的波动补偿控制；
- 内置电流、通电角监控功能；
- 有使用方便的3组计数器。
SP系列精密逆变焊接电源：
- 4KHz反馈
- 精选的电子元器件
- 的直流逆变技术
- 简明的操作面板
- 63种焊接规范
- 丰富的接口和标准通讯功能
电源电压 | 单相AC100V~240V&plun;10%（50/60Hz） |
DC24V&plun;10% | |
电流测 定范围 | 0.010~0.199KA |
0.100~1.999KA | |
1.000~19.99KA | |
10.00~199.9KA | |
显示电流值 | 通电时间内的峰值或测试开始~结束之间的值（使用多段通电时只测定指定的段数） 测试模式的值显示为：CYC显示模式：每半周期的相加平均值 Ms显示模式：每1ms的相加平均值 晶体管式：从测试开始至结束的值 电容储能式：从测试开始至TH的值 峰值、值选择 31种规范 测试：2%rdg&plun;3dgt |
电流检 测规范 | 31种规范 |
测试可 能时间 | 0.5~500.0周期的单相交流（2秒） 测试&plun;0.0周期（焊接电流为工频50/60Hz的场合） |
0.5~500.0周期相当的直流（2秒） 测试&plun;0.5周期 | |
1~2000ms的交流及直流 测试&plun;1ms | |
0.50~25.00ms的直流（晶体管式焊接电源用） 测试&plun;0.02ms | |
0.50~9.99ms的TP及TH（电容储能式焊接电源用） 测试&plun;0.02ms | |
5.0~99.9ms的TP及TH（电容储能式焊接电源用） 测试&plun;0.1ms | |
测试开始及结束设定 | 000.0~500.0周期（31种规范） 0000~2000ms（31种规范） 0.00~25.00ms（31种规范） |
非测试时间 | 0.1~9.9s（只针对电容储能式焊接电源的测试） |
可选择的焊接电流 | AC（AC） 工频电源下的单相交流电流的测试 |
AC频率选择（AC--） 单项交流式及交流逆变式电流的测试 | |
ACms（ACSEC） 交流逆变式电流的测定（通电时间以ms显示） | |
DC周期（dccyc） 直流逆变式电流的测定（通电时间以CYC显示） | |
DCms（dcSEC） 直流逆变式电流的测试（通电时间以ms显示） | |
DC短时间（dcSSc） 晶体管式电流的测定（通电时间以ms显示） | |
电容储能短时间（CAP-S） 电容储能式电流的测试（时间以ms显示） | |
电容储能长时间（CAP-L） 电容储能式电流的测试（时间以ms显示） | |
通电结束判断时间 | 1/2周期（AC/DC的CYC测定时） |
1~99ms可变（AC/DC的ms测试时） | |
0.1~9.9ms可变（晶体管式的测试时） | |
测试频率的设定 | 50~250Hz（以1Hz为单位）（规范通用） |
判定功能 | 电流值的上下限判定（31种规范） （阶升时31种规范&tim;9STEP=279种规范） |
通电时间的上下限的判定（31种规范） （阶升也是31种规范） | |
有无通电判定 | |
输入信号 | SCH信号（SCH1、SCH2、SCH4、SCH8、SCH16） |
RET信号 | |
GATE信号 | |
CURR信号（触点或SC/DC24V） | |
输出信号 | GOOD信号 （光耦继电器触点在测试值位于上下限范围内时打开） 触点容量：DC 24V、20mA 输出时间：10ms/100ms/保持 |
NG-H/NG-L信号 （光耦继电器触点在测试值出上下限范围内时打开） 触点容量：DC24V、20mA 输出时间：10ms/100ms/保持 | |
NG+24V输出 （DC24V输出、输出100mA） 输出时间：保持 | |
COUNTUP信号 （光耦继电器触点在计数时闭路） 接点容量：DC24V、20mA 输出时间：保持 | |
导电角表示 | 通电时间内值表示（30~180°） |
脉冲 | 0~9次（31种规范）（在电容储能式焊接模式中没有该功能） |
计数 | 预设计数（规范中通用5位） |
阶升计数（规范中通用4位） | |
阶升 | 1~9STEP（在电容储能式、晶体管式焊接模式中没有该功能） |
打印（选配） | 打印项目……电流值/通电时间/判定结果/时序编号/导电角/全周期/时序数据 |
通讯 | RS-485/RS-232C 通讯项目……电流值/通电时间/判定结果/时序编号/导电角信号发送/时序数据信号的发送接收 |
消耗电力 | 12W以下 |
重量 | 2kg |
外形尺寸mm | 73W*190H*247D（突起部分） |
附属品 | <1>电源电线（3m）<2>使用说明书 <3>感应线圈（SX-500）<4> I/O接续接口 |
选配 | <1>打印机 <2>打印机用电源适配器 |
