| 品牌 | 瑞信 | 型号 | - |
| 类型 | 固定式 | 测量范围 | - |
| 测量对象 | 燃气具 | 测量 | - |
| 电压 | -（v） | 分辨率 | - |
| 重量 | -（kg） | 电源 | - |
． 技术指示
1． 配气种类：人工煤气、天然气（按城市燃气分类）
2． 配气气源种类：甲烷、丙烷、氮气、氢气、压缩空气、液化气
3． 输出压力：1000～5000pa可调
4． 配气能力：0.4～20-m³/h
5． 配气：±4%（设备±3%）
6． 电源：220V 50Hz
7． 差压分辨率：10Pa
8． 传感器0.05%
二． 结构原理

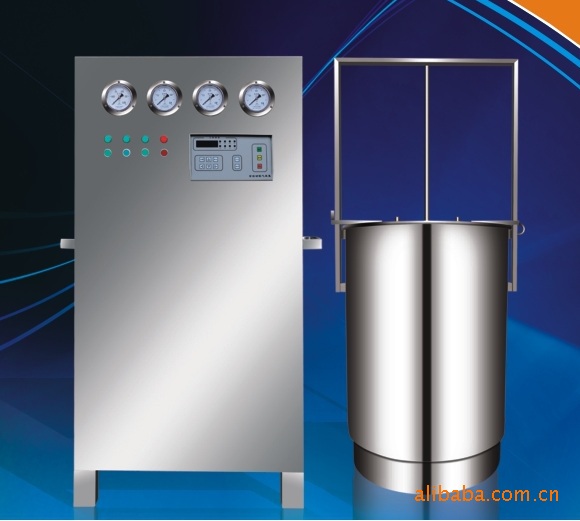

本仪器有微处理器、传感器、电磁阀、单相阀、及控制面板等组成，其结构原理如图1所示
三． 参数设置（三种气源压力总和不得超过210KPa）
1． 组数据的设置
a：气源1的设定（丙烷）（根据配气实际气瓶压力应在该数据上加8即可）
按一下“设置”键。此时气源1指示灯闪亮显示器显示E-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
b:气源2的设定（氢气）
按二下“设置”键，此时气源2指示灯闪亮显示器显示E- XXX.X，其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
c:气源3的设定（氮气）
按三下“设置”键，此时气源3指示灯闪亮显示器显示E- XXX.X，其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。三个参数输入完毕后按复位键进行数据保存（此数据不受电源通断影响）
2． 第二组数据的设置
a:气源1的设定（丙烷）（根据配气实际气瓶压力应在该数据上加8即可）
按四下设置键，此时气源1指示灯闪亮显示器显示F-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
b: 气源2的设定（氢气）
按五下“设置”键，此时气源2指示灯闪亮显示器显示F-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
c: 气源3的设定（氮气）
按六下“设置”键，此时气源3指示灯闪亮显示器显示F-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。三个参数输入完毕后按复位键进行数据保存（此数据不受电源通断影响）
3． 第三组数据的设置
a: 气源1的设定（丙烷）（根据配气实际气瓶压力应在该数据上加8即可）
按七下“设置”键，此时气源1指示灯闪亮显示器显示H-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
b: 气源2的设定（氢气）
按八下“设置”键，此时气源2指示灯闪亮显示器显示H-XXX.X,其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。
c: 气源3的设定（氮气）
按九下“设置”键，此时气源3指示灯闪亮显示器显示H- XXX.X，其中有一位闪亮，按“向上”键即可使该数值增大，按“向下”键即可使该数值减小，按“向左”键即可使数字位向左移动一位，按“向右”键即可使数字位向右移动一位，通过以上四键配合使相应的参数输入。三个参数输入完毕后按复位键进行数据保存（此数据不受电源通断影响）
四． 配气组别的选择
1． 组的选择。
按一下“设置”键再按一下“组别”键显示器显示1——E，此时按“复位”键进行数据保存，按“运行”键表示进入运行组的参数组的选择。
2． 第二组的选择
按一下“设置”键再按二下“组别”键显示器显示2——F，此时按“复位”键进行数据保存，按“运行”键表示进入第二组的参数
3． 第三组的选择
按一下“设置”键再按三下“组别”键显示器显示3——H，此时按“复位”键进行数据保存，按“运行”键表示进入第三组的参数
五． 配气方式的选择
1． 连续配气的选择
按一下“设置键”再按一下“方式”键显示器显示1——L，此时按“复位”键进行数据保存，按“运行”键表示进入连续配气的选择，按“运行”键设备开始连续配气
2． 配气的选择
按一下“设置”键再按二下“方式”键显示器显示2——L，此时按“复位”键进行数据保存，按“运行”键表示进入配气的选择，按“运行”键设备开始配气，配完后设备回到待机状态
3． 手动配气的选择
按一下“设置”键再按三下“方式”键显示器显示3——L，此时按“复位”键进行数据保存，按“运行”键表示进入手动配气的选择，此时可以开始手动配气
六． 空气和液化气的配法
1． 将压缩空气接到设备上面的调压过滤并调好压力（调压后压力不得超过0.4MPa）
2． 将高压减压阀与液化气瓶按好并用高压防爆管用不锈钢管夹固定好接到设备上面氢气接口上（调压后压力不得超过0.4MPa）
3． 设置参数
⑴ 天然气参数的设定
将气源1的参数设置为E-108.0气源2的参数设置为E-000.0，气源3的参数设置为E100.0，按“复位”键再按“运行”键即可（空气和液化气的比例约为1：1）
a. 人工气参数设定
将气源1的参数设置为E-070.0气源2的参数设置为E-000.0，气源3的参数设置为E-140.0,按”复位”键再按“运行”键即可(空气和液化气的比例约为1:2)
七.故障显示
代 码 故 障 对 照 解 决 方 法
1----C 表示设置组参数超出规定工作压力 从新设置压力
2----C 表示设置第二组参数超出规定工作压力 从新设置压力
3----C 表示设置第三组参数超出规定工作压力 从新设置压力
E----1 表示气源1欠压 按暂停键再按运行键或调大压力
E----2 表示气源2欠压 按暂停键再按运行键或调大压力
E----3 表示气源3欠压 按暂停键再按运行键或调大压力
