| 品牌 | 北京世纪华翔 | 型号 | HX-805 |
| 类型 | 扩散硅压力变送器 | 测量范围 | 0~50KPa至0~1.7MPa（kPa） |
| 等级 | ±0.25%FS、±0.5%FS | 输出信号 | 4-20（mA） |
| 电源电压 | DC24（V） |
一、概述

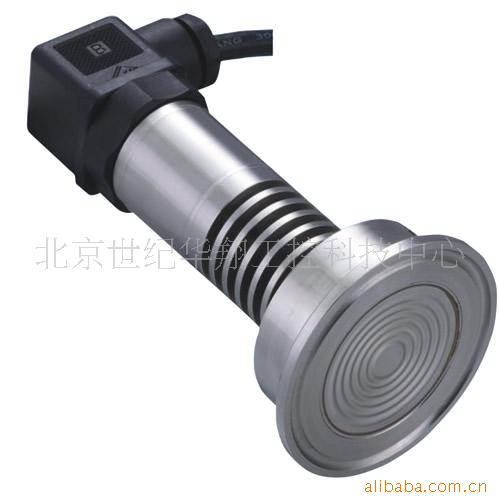

HX-805卫生型压力变送器选用美国GE INFRASTRUCTURE SENSING公司的NOVA SENSOR隔离型扩散硅压力传感器组件，通过高可靠性的放大电路，将被测介质的压力转换成4~20mADC标准信号。高质量的传感器、精湛的全焊接封装技术以及完善的装配工艺确保了该产品的高品质和优异性能，并符合国际3A卫生标准。
本产品采用齐平膜结构和多种引线方式能够限度满足客户的需要，特别适用于食品制药、饮料加工和生物制品等行业。
二、特点
不锈钢隔膜片及全焊接结构，洁净卫生
反向极性保护及限流保护
防射频干扰
本质安全防爆
体积小、外形美观、性价比高
高、高稳定性、高可靠性
三、应用
食品卫生行业
造纸行业
污水液位测量
饮料罐液位测量
管道液位测量
医药及生物制品加工
其他卫生工业领域
四、结构特性
壳体材料 316不锈钢
膜片材料 316不锈钢
接 口 卡箍式法兰
引线方式 电缆线、航空插头、Hirschmann接头
防护等级 IP65
五、技术指标
测量介质 与316L兼容的各种液体、气体或蒸气
量程范围 0~50KPa至0~1.7MPa
过载压力 基本量程的2倍
精 度 ±0.25%FS、±0.5%FS
输出信号 4~20mADC
工作电压 14~36VDC（4~20mA）
标准24VDC±5%，纹波小于1%
储存温度 -40~125℃
工作温度 -20~85℃
相对湿度 0%~95%
负载电阻 （U-14）/0.02-RD其中:U为电源电压,RD为电缆内阻
稳定性 ±0.25%FS/1年
零点调节 输出量程的±20%
量程调节 输出量程的±20%
电源影响 小于输出量程的0.01%/V
负载影响 可忽略不计
温度影响 ±2.5%FS（0.25级）;±5.0%FS（0.50级）;相对于25℃
补偿温度：-10℃~+70℃，零点和满度总的温度影响
