| 品牌 | 伽伽 | 型号 | 3351LT |
| 类型 | 法兰式液位变送器 | 测量介质 | 0 |
| 测量范围 | 0（kPa） | 输出信号 | 0（mA） |

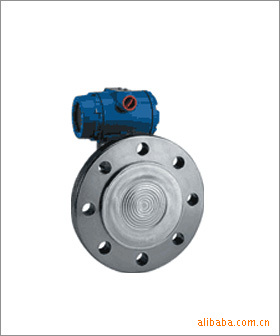

3351LT型法兰式液位变送器
3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为
150LB（2.5MPa）及300LB
（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、
PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽
等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
图9 法兰式液位变送器外型尺寸图
| 法兰尺寸 | 螺栓孔 | |||||||
| 尺寸 | 规格 | 直径 | A | B | C | 数目n | 直径d | 分布直径d1 |
| 3" | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
| 4" | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
| 3" | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
| 4" | 3001b | 254 | 38 | 89 | 157 | 8 | 22 | 200 |
