压力变送器

该变送器采用瑞士Metallux陶瓷压阻式压力传感器或美国ICSensors扩散硅式压力传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压和绝压。

技术参数        测量范围：表压：0-6kPa～60MPa           允许温度：介质温度：-30～80℃

                              绝压：0-20kPa～60MPa                    环境温度：-30～80℃

                    工作电压：18～36VDC                               储存温度：-30～85℃

                    输出信号： 4～20mA（二线制）            温度影响：TK<±0.02%FS/K

                    等级： 0.2、0.5级

外形尺寸

提供多种过程连接形式适用于不同应用场合——对粘稠、粉尘状的、易结垢、结晶、堵塞的介质，建议采用齐平膜或半齐平膜结构；对于易产生压力冲击的介质，例如蒸汽，建议采用带缓冲罐的过程连接。

安装指导

压力变送器的安装同压力表的安装是一致的。建议依据BS/DIN标准使用截流阀和引压管。

注意： 当测量蒸汽或其他高温介质时，过程连接处的温度不能超过变送器的温度极限80℃。当蒸汽温度超过80℃时，用水填满引压管来阻止变送器与蒸汽的直接接触，建议采用压力缓冲罐及释放阀.

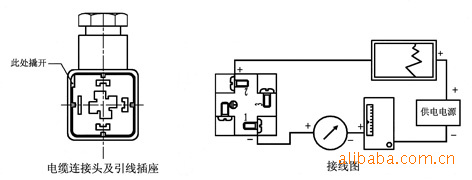

电气连接  PMT100小巧型变送器的电气连接方式和输出信号为：

               三线制：1电源正  2电源负（于信号负共用）    3信号+

负载特性

PMT100压力变送器需要外部提供13V-30V直流供电电源。变送器允许的负载取决于外部供电电源的大小。

校验

零点调整： 零点电位器Z（V1）是位于线路板中间部分，输入零点压力，顺时针扭动电位器将增加其电流输出：反时针扭动电位器将减少其电流输出。如零点调整范围不够，可改变零点电位器的电阻（R3）的阻值，增加其阻值使零点输出增加；减少其阻值使零点输出减少。

量程调整： 量程电位器S（V2）的位置，顺时针扭动电位器将增加输出；反时针扭动电位器将减小输出。

 当量程调整达不到所需时，请与厂家联系。
