| 品牌 | 麦克传感器 | 型号 | MPM582,480 |
| 类型 | 防爆压力变送器 | 测量介质 | 水，油，煤浆 |
| 测量范围 | 0-200（kPa） | 等级 | 0.25---0.5 |
| 输出信号 | 4-20（mA） | 防护等级 | IP65 |
| 电源电压 | 24--220（V） | 接口尺寸 | M20*1.5（mm） |

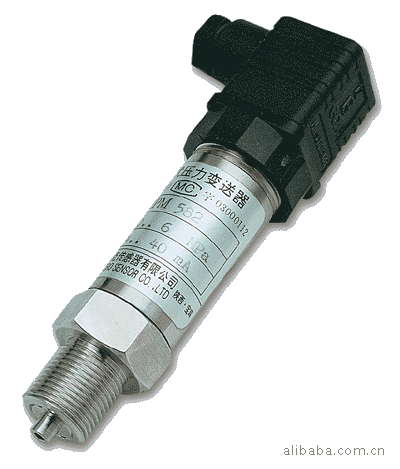

麦克压力变送器--MPM582型 两线制电子式压力开关
麦克压力变送器--MPM582型 两线制电子式压力开关概述
该产品以两线制电流环的形式向用户提供了一个与压力控制点相应的电信号，用于驱动后续继电器或向后续电子线路提供开关信号以实现系统压力控制。适用于石油、化工、冶金、交通、电力等流体压力的控制。
麦克压力变送器--MPM582型 两线制电子式压力开关特点
•全不锈钢结构设计，传感器隔离膜片为不锈钢316L，介质兼容性强；
•整体结构符合IP65防护要求；
•体积小、安装使用方便，可调整开关设置点；
•可提供NPN型和PNP型两种工作模式。
麦克压力变送器--MPM582型 两线制电子式压力开关性能参数
•全不锈钢结构设计，传感器隔离膜片为不锈钢316L，介质兼容性强；
•整体结构符合IP65防护要求；
•体积小、安装使用方便，可调整开关设置点；
•可提供NPN型和PNP型两种工作模式。
控制范围： -0.1…0～0.01…10MPa
控制： ±1%FS(迟滞+重复性)
开关迟滞： ≤±1%FS
--------------------------------------------------------------------------------
供电电源： (12～24)VDC
负载电流： (4～40)mA
漏电流(关断电流)： ≤4mADC
内部压降： ≤8VDC
--------------------------------------------------------------------------------
重 复 性： ≤±0.5%FS
温度特性： ≤±3%FS
工作温度： -10℃～80℃
工作模式
MPM582型有以下两种工作模式
NPN型：被测压力≥设定压力时
输出电流=负载电流
PNP型：被测压力≤设定压力时
输出电流=负载电流
其余压力状态时，输出电流=漏电流
工作时必须接负载，在实际应用中负载电阻因在200Ω～3kΩ之间，功率≥1/2W。配接感性负载时，应在负载两端并入适当电容。
麦克压力变送器--MPM582型 两线制电子式压力开关外形结构：
麦克压力变送器--MPM582型 两线制电子式压力开关电气连接
插脚 | 定义 |
1 | 电源正(+V) |
2 | 电源负(0V) |
3 | 空 |
麦克压力变送器--MPM582型 两线制电子式压力开关选型指南
MPM582
| 型两线制电子式压力开关
| |||
| 代号
| 控制范围
| ||
[0～X1]X2
| X1系统压力 -0.1…0～0.01…10MPa
| |||
| 工作模式
| |||
NPN型
| ||||
PNP型
| ||||
| 代号
| 附加功能
| ||
C1
| M20×1.5外螺纹压力接口，端面密封
| |||
C3
| G1/2外螺纹压力接口
| |||
C5
| M20×1.5外螺纹压力接口，水线密封
| |||
P
| 齐平膜片型，G1/2外螺纹压力接口
| |||
G
| 表压型
| |||
A
| 绝压型
| |||
代号
| 附加功能
| |||
MPM582
| [0～2]1.6Mpa
| 1
| C1G
| 完整的型号规格
|
选型提示
1、压力开关设置点X2的压力大小建议在压力范围X1的(10%～100%)以内，以确保控制点工作稳定。
2、NPN型和PNP型输出控制方式分别为常开型和常闭型两种工作模式。
3、在配接感性负载时，应在负载两端并入适当电容。
4、齐平膜片型MPM582压力开关的控制范围为0～70kPa…35MPa。5、特殊要求，敬请与本公司商洽，并在订单中予以注明。
