| 品牌 | 中瑞能 | 型号 | ZRN-EX |
| 类型 | 防爆压力变送器 | 测量介质 | 与316不锈钢兼容的气体或液体 |
| 测量范围 | -100KPa~0 ~200Pa ~5KPa...200MPa（kPa） | 等级 | ±0.1%FS ±0.25%FS ±0.5%FS |
| 输出信号 | 4~20mA/1~5VDC/0~5VDC/0.5~4.5VDC（mA） | 防爆等级 | Ex iaⅡCT5、 Ex dⅡCT6 |
| 电源电压 | 12~36VDC（一般24VDC）（V） |

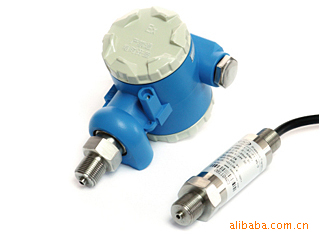

ZRN-EX防爆压力变送器
加入时间：2009-1-30 19:08:20
∷产品简介∷
产品概述 ZRN-EX系列防爆压力变送器是专为高爆炸危险场所设计的，在液体或气体介质的绝压、表压、差压-100KPa 至200MPa之间能提供稳定而的测量.它采用焊接工艺将德国HELM现成的多晶硅薄膜传感元件与外壳焊连接为一体，，可快速地按规定定制，以适应不同用户的个性化需求，且保持了HELM原装压力传感芯片的所有特点。内置放大电路，结构形式多种多样，可配备M20×1.5或G1/2内螺纹防爆软管接头。
ZRN-EX系列防爆压力变送器性能好，体积小，设计灵活，与传统防爆变送器相比，具有很高的性能价格比，且使用寿命长，广泛应用于油田、矿井、化工、电力、锅炉、天然气等领域。
◆本安和防爆：Ex iaⅡCT5、 Ex dⅡCT6
◆测量范围：-100KPa～ 0～200Pa～200MPa
◆表压，绝压，差压可选
◆采用防爆式原装HELM多晶硅薄膜芯片，性能稳定可靠，使用寿命长
◆电源反极性及过电压保护
◆防爆设计，结构形式多种多样，安全可靠
◆抗干扰强，抗振性强，优良的长期稳定性
性能参数
测量范围 -100KPa~0 ~200Pa ~5KPa...200MPa
过载能力 2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型 表压、绝压、差压
测量介质 与316不锈钢兼容的气体或液体
综合 非线性、重复型、迟滞 ±0.1%FS ±0.25%FS ±0.5%FS
长期稳定性 典型：±0.1%FS/年 ：±0.2%FS/年
零点温度漂移 典型：±0.02%FS/℃ ：±0.05%FS/℃
满度温度漂移 典型：±0.02%FS/℃ ：±0.05%FS/℃
工作温度 -20～ 85℃ 特殊可 -40～ 125℃
补偿温度 -20 ～ 60℃
供电范围 12~36VDC（一般24VDC）
信号输出 4~20mA/1~5VDC/0~5VDC/0.5~4.5VDC
负载电阻 ≤(U-15)/0.02 Ω
绝缘电阻 大于2000MΩ（100VDC）
振动影响 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS 重量 约0.5公斤 响应时间 ≤1 ms
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型Ex iaПCT5，须经安全栅供电。
3. 选型附加功能代号“D” 隔爆型Ex dIICT6,后接电气电缆加装防爆软管。
4.W1，W2选项为通用型结构封装仅限用于HM60-E本安型防爆压力变送器，
5. HM60-ED本安隔爆压力变送器在系统使用时无须加装安全栅
6.. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
产品选型
ZRN-EX 防爆压力变送器 压力类型 表压（G可不标）； 绝压（A） ；差压（D） 量 程 （ 0~ X MPa） 测量范围 A 综合（线性+重复性+迟滞） 1 ±0.5%FS 2 ±0.25%FS 3 ±0.1%FS B 信 号 输 出 1 4~20mA 2 1~5V DC 3 0~5V DC 4 0.5~4.5V DC C 附加功能 2 M20x1.5 外螺纹 2 G1/4外螺纹 3 特殊 4 电缆型（IP67，2m） 5 赫斯曼插座型（IP65，DIN43650） 6 外形图（一） 7 外形图（二） 8 特殊 9 指针表(0~100%)显示 I 31/2LCD显示 L 31/2LED显示 P 齐平膜型 D 隔爆Ex dII CT6 ZRN-EX G —1 —A1 —B1 —C3 —D 防爆压力变送器

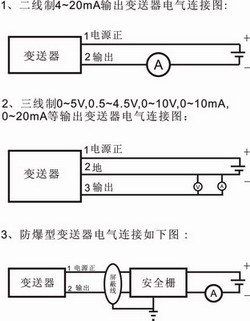

接线图：
