批发供应压力变送器（扩散硅）

 性能优异，行业中的

*绝压和表压测量范围-0.1至40MPa
*0.20%参考,包括线性,迟滞性和重复性
*零点和量程可调
*可选的液晶表头(刻度可调)
*小巧,质轻,易于安装和运输
*稳定,可靠,易于维护
*无安装位置影响

1.简 介
132扩散硅压阻型压力变送器是奥特仪表公司压力变送器系列中的经济型产品，是高可靠性、长期稳定性和易于维护的设计。结构安全、可靠、耐用。
1.1. 过程密封
TSK2088的设计保证即使传感器膜片损坏或故障时，变送器仍能安全地工作。电子线路侧（室）有两级密封与过程隔离，第三级密封实现了与现场接线端子和导线管入口相隔离。过程密封的设计及其位置使变送器壳体耐压，并防止过程杂质由接线端子侧通过导线管进入。

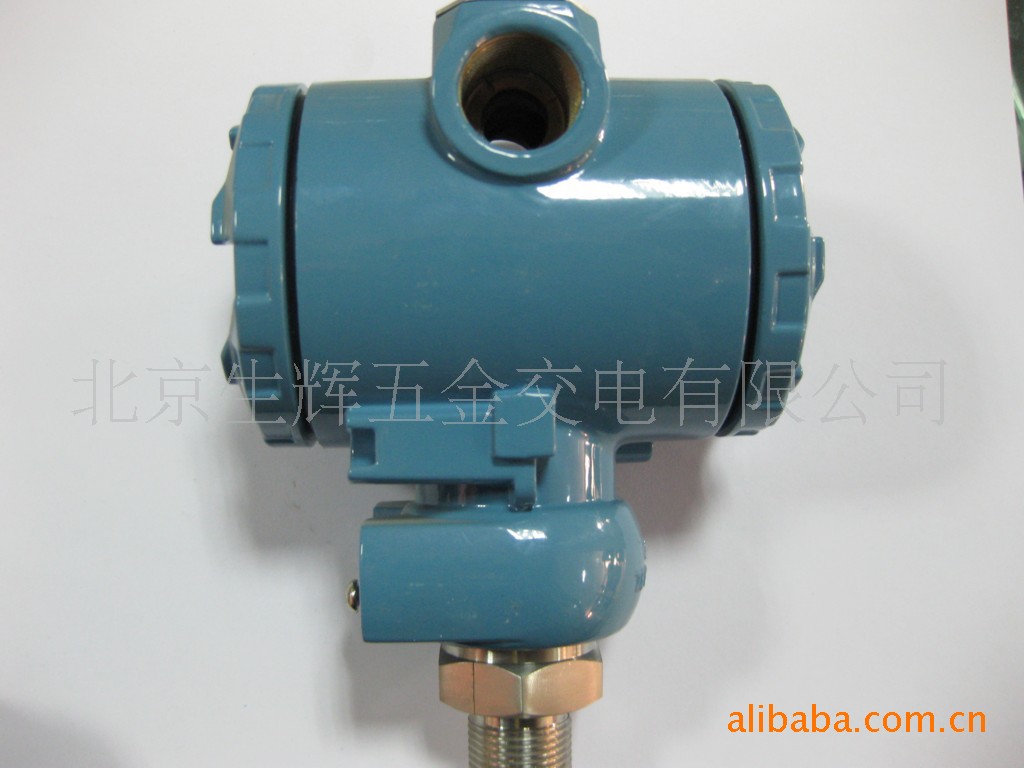

1.2. 双室结构外壳
TSK2088继承了TSK51系列的设计传统，为双室外壳设计。双室外壳令电子线路与外部环境相隔离，可防止由于环境潮湿或导线管冷凝损坏变送器。一般不要求导线管密封。另外，即使在传感器膜头完全损坏时，双室结构也可以保证接线端子及导线管与过程相隔离。
1.3. 传感器膜片
隔离膜片将压力传给硅压阻式压力传感器，传感器内充有硅油。对于表压变送器，传感器的参考压力为大气压；对于绝压变送器，传感器的参考压力是一个密封的真空参考源。
过程压力加在传感器的传感膜片上，令膜片产生一个微小变形，这会给予传感器内的惠斯登电桥施加一个应力，使惠斯登电桥产生应变电阻变化，电阻变化被测量,并转换为一个4~20mA直流电流变化被输出。
1.4. 电子线路板模块
电子线路采用ASIC（专用集成电路）和表面封装技术。电子板接收传感器膜头的经温度补偿的电阻变化信号后，对信号进行修正和线性化，输出一个直流电流信号。

2. 性能规格
（零基准校验范围，参考条件，硅油充液，316L不锈钢隔离膜片）
2.1. 参考
±0.2%或0.5%校验量程,包括线性,迟滞性和重复性影响
2.2. 环境温度影响（-40至85℃）
总体影响：±(0.3%URL+0.3%校验量程）/56℃

3. 功能指标
3.1. 应用场合
液体、气体测量
3.2. 量程
-0.1至40MPa
3.3. 过压极限
2倍FS(＜3.5MPa)
2.5倍FS(≥3.5MPa)
3.4. 过程温度极限
硅油传感器：-40至120℃
3.5. 环境温度极限
不带液晶表头:-40至85℃
带液晶表头:-20至60℃
3.6. 贮存温度极限
不带液晶表头:-46至110℃
带液晶表头:-40至70℃
3.7. 湿度极限
0-100%相对湿度

4. 安装
4.1. 负载特性

5.物理规格
5.1. 电气接口
1/2-14NPT
5.2. 过程接口
1/2-14NPT,M20×1.5(CM20)阳螺纹可选
5.3. 过程接液件
隔离膜片: 316L不锈钢
过程接头: 316不锈钢
5.4. 非接液件
5.4.1. 电子外壳
低铜合金铝,符合NEMA4X。
5.4.2 .喷涂
聚氨酯
5.4.3.表盖O型环
丁腈橡胶

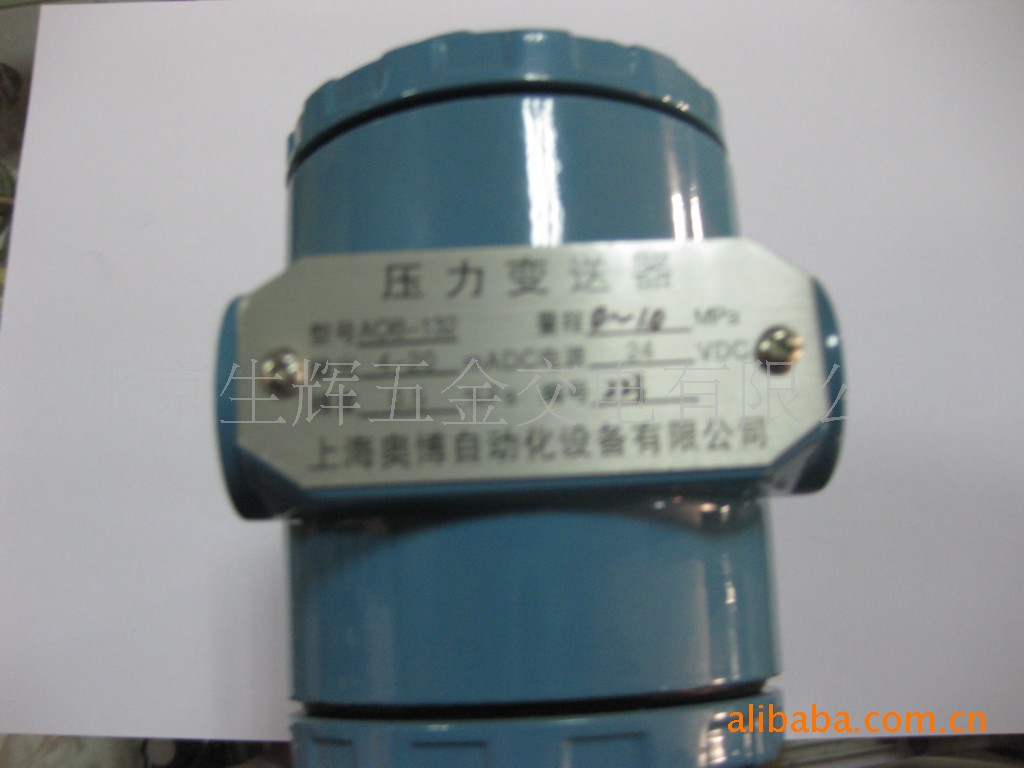

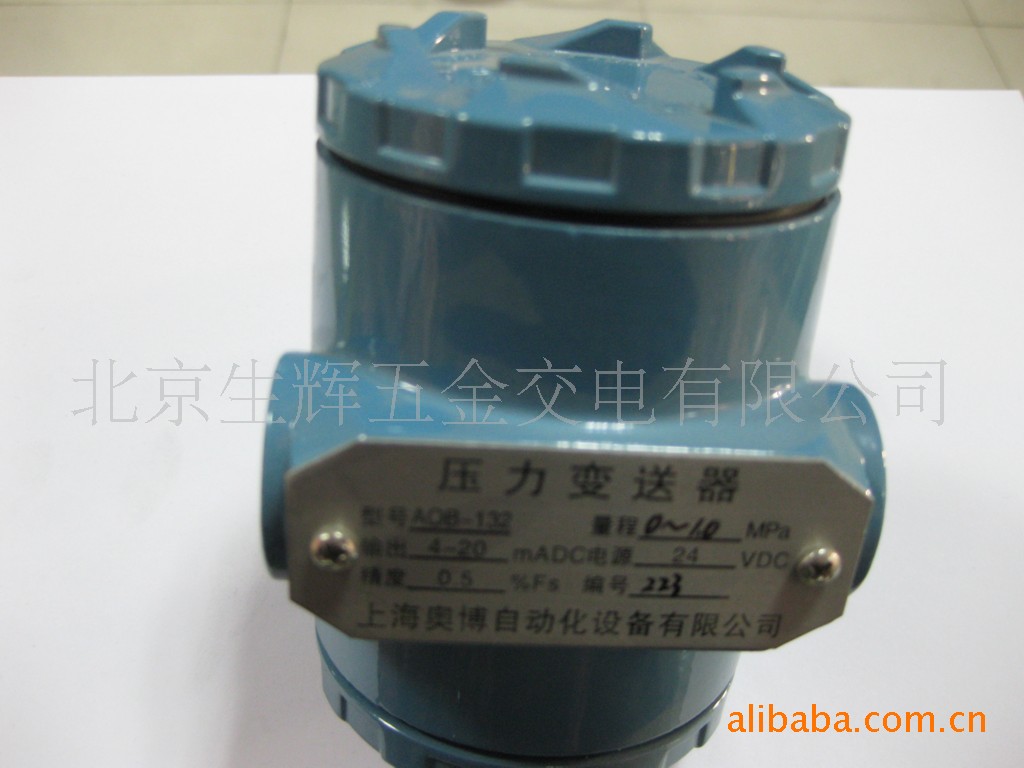

5.4.4. 标牌
变送器将按用户要求打标牌。
