| 品牌 | HD1151/3351电容式变送器 | 型号 | HD1151/3351电容式变送器 |
| 类型 | 电容式压力变送器 | 测量介质 | 液体、气体、蒸汽 |
| 测量范围 | 0～0.1KPa至0～7000 KPa（kPa） | 等级 | 调校量程的±0.1%，±0.2% |
| 输出信号 | 4～20mA DC，智能HART现场总线协议信号输出（mA） | 防爆等级 | 隔爆型Exd II CT6; 本安型Exib II CT6 |
| 防护等级 | IP65 | 电源电压 | 24V DC，可在12V DC工作(带LCD显示15VDC)，45V DC。（V） |
| 接口尺寸 | 1（mm） |
一、 概述
HD1151/3351小膜盒电容式变送器是我公司引进国外先进技术和设备生产的精巧型变送器。其关键原材料和零部件均采用进口，设计原理先进、品种规格齐全、安装使用简便。该机型外观上融合了目前国内被广泛使用的3051和EJA的特点，使其具有无可比拟的向前、向后的兼容性，可避免您因产品过时或超前所引起的浪费，保护您的投资。为适应国内自动化水平，该系列产品有普通模拟输出型和带HART现场总线协议的智能型两种产品。
二、 适用范围
HD1151/3351型变送器是适用于地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。
三、 产品特点
● 高； |
|
● 稳定性好； |
|
● 固体元件,接插式印刷线路板； |
|
● 小型、重量轻、坚固抗振； |
|
● 量程、零点外部连续可调； |
|
● 阻尼可调； |
|
● 单向过载保护特性好； |
|
● 无机械可动部件，维修工作量少； |
|
● 全系列统一结构，零部件互换性强； |
|
● 防爆结构，全天候使用； |
|
● 接触介质的膜片材料可选择；膜片可选316L、TAN、HAS-C、MONEL等耐腐蚀材料 | |
● 智能HART现场总线协议 | |

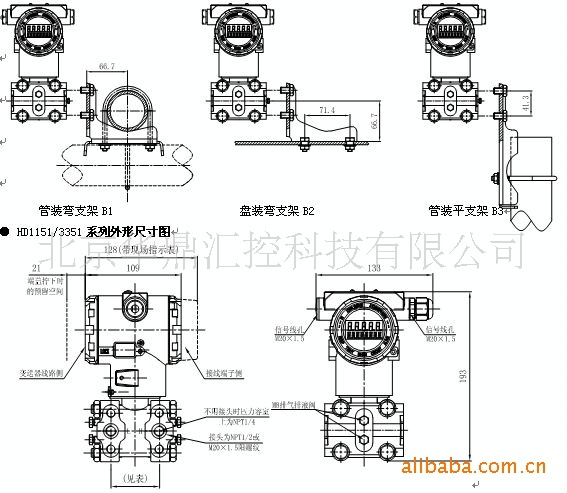

四、 外形结构及安装尺寸
●HD3351系列安装方式图
压 力 产品 |
五、 技术参数
使用对象 | 液体、气体或蒸汽 | ||
测量范围 | 表压 | 0～0.1KPa至0～42000 KPa | |
差压 | 0～0.1KPa至0～7000 KPa | ||
绝压 | 0～6KPa至0～7000 KPa | ||
输 出 | 4～20mA DC，智能HART现场总线协议信号输出。 | ||
电 源 | 24V DC，可在12V DC工作(带LCD显示15VDC)，45V DC。 | ||
温度范围 | 常规变送器工作温度-30℃～+80℃;带现场指示表-15℃～+70℃ 储藏温度：-40℃～+100℃ 灌充硅油测量元件的工作温度（LT型的介质温度）：-40℃～+149℃ 远传式变送器灌充高温硅油时：-15℃～+315℃，普通硅油：-40℃～+149℃ | ||
湿度范围 | 相对湿度为1～100% | ||
传感器容积变化量 | 小于0.16cm3 | ||
指示表 | 数显式 | ||
防爆类型 | 隔爆型Exd II CT6; 本安型Exib II CT6 | ||
性能指标 |
| ||
综合 | 调校量程的±0.1%，±0.2%， (标配为±0.1%，若选择其它请在订货选型时注明。) | ||
稳定性 | 六个月内不超过变送器 | ||
性能指标 |
| ||
| 隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽。 O型圈（介质接触处）：氟橡胶 法兰和螺栓：316不锈钢。 灌充液：硅油或惰性油。 电气壳体：低铜铝合金。 螺栓：碳钢镀铬 | ||
引压连接件 | 在压力容室上的连接螺孔为1/4NPT，引压接头上的连接螺孔为1/2NPT，其中心距见各种型号的外形尺寸图 信号电缆连接螺孔为M20×1.5 | ||
外壳防护等级 | IP65 | ||
重 量 | 3.9kg（不包括选件,带法兰变送器除外） | ||
