| 品牌 | 飞凡(FIFAN) | 型号 | FFI-DBS308-1 |
| 类型 | 扩散硅压力变送器 | 测量介质 | 液体、气体、蒸汽 |
| 测量范围 | -100~40000（kPa） | 等级 | 0.1 0.25 0.5 |
| 输出信号 | 4~20（mA） | 防爆等级 | dxIICT4 |
| 防护等级 | IP6 | 电源电压 | 24（V） |
| 接口尺寸 | M20*1.5（mm） |
1、概述
FFI-DBS308-1系列压力变送器采用进口扩散硅芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，也能与各种自动调节系统或计算机系统配套使用。
扩散硅传感器具有压力范围宽，感压硅片与被测介质通过不锈钢或钽等耐腐蚀材料制成的弹性膜片隔离，从而大大增强了压力传感器的三防特性，使扩散硅压力变送器的制造更加灵活。从而增强了它在多种行业中的应用。
2、主要特点
宽量程范围
通过选用不同的隔离膜片，可应用于强腐蚀介质的压力测量。
有各种的变送器供选择。以适应不同用户的不同需要。
3、主要技术指标
测量范围：-100KPa～70MPa
等级：0.1级、0.25级、0.5级
环境温度：-40～80℃
介质温度：-40～125℃(温度补偿-20～80℃或105℃)
长期稳定性：优于0.1%F.S/年
工作电压：18～36VDC
输出信号：4-20mA(二线制)/0-5VDC或1-5VDC或0-10m A(三线制)
震动影响：任意轴上，200Hz/g为0.01%F．S
变送器防护等级：IP65
防 爆：iaⅡCT4，本质安全型
关联设备：LB802
材 料：外壳为模压铸铝
不锈钢、钽膜片(扩散硅型)
过程连接件为316L不锈钢或钛合金

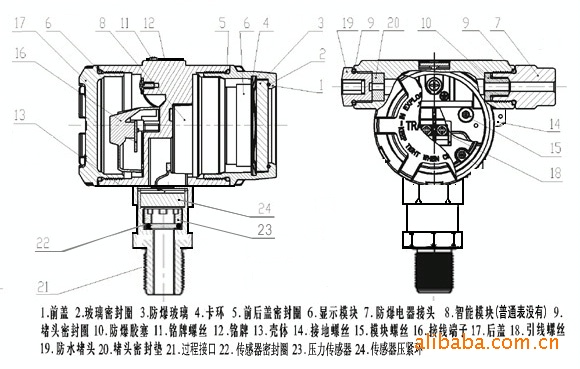

4、FFI-DBS308内部结构
5、FFI-DBS308型谱
| FFI-DBS308-1：扩散硅压力型 | |||||||||||||||||||||||||
| 压 力 测 量 范 围 |
| ||||||||||||||||||||||||
| 代码 | 等级 | ||||||||||||||||||||||||
A | 0.1级 | |||||||||||||||||||||||||
B | 0.25级 | |||||||||||||||||||||||||
C | 0.5级 | |||||||||||||||||||||||||
| 代码 | 输出代码 | ||||||||||||||||||||||||
Ⅲ | 4~20m ADC两线制 | |||||||||||||||||||||||||
Ⅱ | 0~10m ADC三线制 | |||||||||||||||||||||||||
0 | 用户约定 | |||||||||||||||||||||||||
| 代码 | 过程连接形式 | ||||||||||||||||||||||||
S | 标准型(M20×1.5) | |||||||||||||||||||||||||
P | 齐平膜 | |||||||||||||||||||||||||
Y | 按用户要求加工 | |||||||||||||||||||||||||
| 代码 | 选项 | ||||||||||||||||||||||||
i | 本安型iaⅡCT6 | |||||||||||||||||||||||||
d | 隔爆型dⅡBT4 | |||||||||||||||||||||||||
T | 船用型 | |||||||||||||||||||||||||
M1 | 线性指示表 | |||||||||||||||||||||||||
M2 | LCD数字显示表 | |||||||||||||||||||||||||
A | 绝压测量 | |||||||||||||||||||||||||
F | 负压测量 | |||||||||||||||||||||||||
Y | 用户约定 | |||||||||||||||||||||||||
FFI-DBS308-1 3 C Ⅲ S iM2 | ||||||||||||||||||||||||||
