| 品牌 | 隆麦 | 型号 | 3051 |
| 类型 | 电感压力变送器 | 测量介质 | ~~~ |
| 测量范围 | 0-0.125～41370（kPa） | 等级 | ~~ |
| 输出信号 | ~~（mA） | 防爆等级 | ~~~~~~~~~ |
| 防护等级 | ~~~~ | 电源电压 | ~~~~~~（V） |
| 接口尺寸 | ~~~~~~~~（mm） |

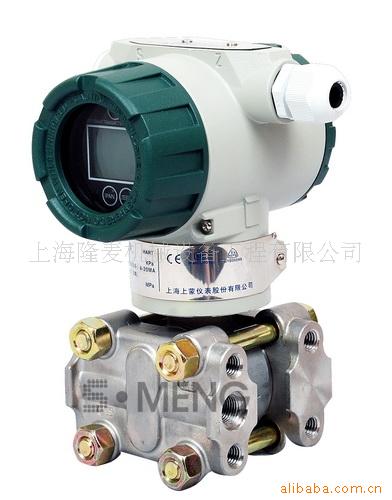

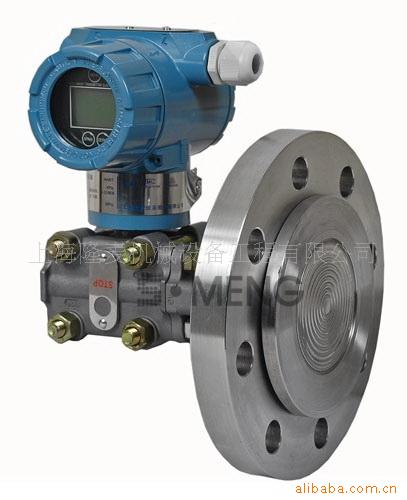

压力变送器
一、用途及特点
3051压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mADC信号输出，广泛应用于石油、化工、电力、冶金、轻纺、供水等工业生产过程控制。
l 性能优异：0.075%量程比100：1；
l 差压：校验量程从0.5inH2O至2000psi；
l 表压：校验量程从2.5inH2O至2000psi；
l 压力：校验量程从0.167psia至4000psia；
l 过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（仅限CD，CG）及镀金蒙乃尔，设计小巧、坚固而质轻，易于安装；
二、工作原理
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
三、选型
代码 | 量程范围KPa | ||||||
2 | 0-0.125～1.5 | ||||||
3 | 0-1.3～7.5 | ||||||
4 | 0-6.2～37.4 | ||||||
5 | 0-31.1～186.8 | ||||||
6 | 0-117～690 | ||||||
7 | 0-345～2068 | ||||||
8 | 0-1170～6890 | ||||||
9 | 0-3450～20680 | ||||||
0 | 0-6890～41370 | ||||||
| 代码 | 输出 | |||||
E | 4-20mA | ||||||
S | 智能式 | ||||||
| 代号 | 结构材料 | |||||
法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | ||||
22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | |||
23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||
24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||
25 | 316不锈钢 | 316不锈钢 | 钽 | ||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
35 | 哈氏合金C | 哈氏合金C | 钽 | ||||
44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | ||||
| 代号 | 选项 | |||||
M1 | 0-100%线性指示表 | ||||||
M2 | LCD显示表 | ||||||
M3 | LCD显示表 | ||||||
B1 | 管装弯支架 | ||||||
B2 | 板装弯支架 | ||||||
B3 | 管装平支架 | ||||||
D1 | 侧面泄放阀在压力室上部 | ||||||
D2 | 侧面泄放阀在压力室下部 | ||||||
备注 | 1/2NPT锥管螺纹接头 | ||||||
C2 | 丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 | ||||||
d | 隔爆型dⅡBT4 | ||||||
i | 本安型iaⅡCT6 | ||||||
s | 不锈钢三阀组 | ||||||
