| 品牌 | AO3051DP/GP远传差压/压力变送器 | 型号 | AO3051DP/GP远传差压/压力变送器 |
| 类型 | 中差压变送器 | 测量范围 | 0～6KPa～40KPa（kPa） |
| 输出信号 | 4～20mADC+智能AUTEC现场总线协议接口（mA） | 电源电压 | 2（V） |
| 工作温度 | 5（℃） |

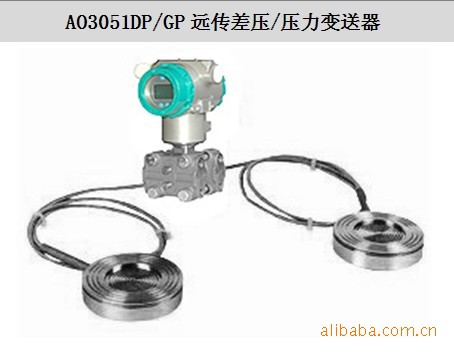

概述
AO3051DP/GP远传差压/压力变送器通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油（或其它液体）传递到变送器的主体，可避免被测介质直接和变送器的隔离膜片接触。适用于腐蚀性或粘性液体压力或液位的测量。
※适用场合
●需要将高温介质与变送器隔离测量介质
●密封压力容器液位测量
●对变送器敏感元件有腐蚀性作用
●更换被测介质需要严格净化测量头
●悬浮液体或高粘度介质
●测量头必须保持清洁卫生
●被测介质由于环境或流程温度变化而固化或结晶
注意：真空场合不宜采用远传变送器
特点
●逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。
●采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后不会发生变化。
●选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
●设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
●品种\形式\尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
●可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管(差值≤4．5米)远传差压变送器。
技术参数
●变送器的主体结构与差压、压力变送器相同，通用技术参数参数参照参数表。
●远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。
●远传装置的工作温度，由所选择的灌充液种类确定。
选型表
AO3051 | DP/GP | 远传差压/压力变送器 | ||||||
┆ | ┆ | 代号 | 测量范围 | |||||
┆ | ┆ | 4 | 0～6KPa～40KPa | |||||
┆ | ┆ | 5 | 0～40KPa～250KPa | |||||
┆ | ┆ | 6 | 0～160KPa～1MPa | |||||
┆ | ┆ | 7 | 0～400KPa～2.5MPa | |||||
┆ | ┆ | 8 | 0～1.6MPa～10MPa | |||||
┆ | ┆ | ┆ | 代号 | 输出 | ||||
┆ | ┆ | ┆ | E | 4～20mADC+智能AUTEC现场总线协议接口 | ||||
┆ | ┆ | ┆ | S | 智能HART现场总线协议接口 | ||||
┆ | ┆ | ┆ | ┆ | 代号 | 结 构 材 料 | |||
┆ | ┆ | ┆ | ┆ | 法兰和接头 | 隔离膜片 | |||
┆ | ┆ | ┆ | ┆ | 22 | 316SST | 316L(不锈钢) | ||
┆ | ┆ | ┆ | ┆ | ┆ | 代号 | 远传装置(根据远传装置选型表) | ||
┆ | ┆ | ┆ | ┆ | ┆ | S1 | 一个远传装置 | ||
┆ | ┆ | ┆ | ┆ | ┆ | S2 | 二个远传装置 | ||
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | 代号 | 选用件（不选则不填） | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | M3 | 数字液晶显示表头 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | B1 | 管装弯安装板 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | B2 | 板装弯安装板 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | B3 | 管装平安装板 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | d | 隔爆型ExdIICT6 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | i | 本质安全型ExibIICT6 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | L | 防雷 | |
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | 出厂调校量程 (R= )变送器可在出厂前按用户指定量程校准,如未指定则按测量范围上限校准. | ||
┆ | ┆ | ┆ | ┆ | ┆ | ┆ | |||
注1：远传装置的选件代号加到AO3051变送器基本型号之后。
如：AO3051DP4E22S2M1B1；1199EFW11A20A11；1199CAP30。
