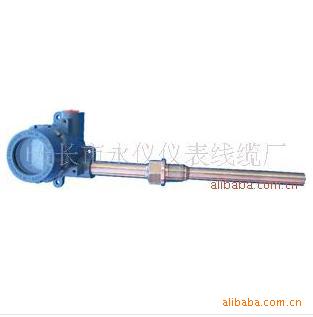

| 品牌 | 永仪 | 型号 | 多款 |
| 类型 | 热电阻温度变送器 | 测量范围 | 0-100（℃） |
| 测量 | 0-500（℃） | 输出信号 | 00 |
| 工作电压 | 00（V） |
| 应用 |
| 通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。 |
| 特点 |
| 二线制输出4-20mA，抗干扰能力强； |
| 节省补偿导线及安装温度变送器费用； |
| 节省范围大； |
| 冷端温度自动补偿，非线性校正电路； |
| 工作原理 |
| 热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。 |
| 隔爆热电偶（阻）利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电偶（阻）产生的热电势（电阻值）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。 |
| 主要技术参数 |
| 产品执行标准 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94 |
| 测量范围及允差 |
| 1）热电阻测温范围及允差 |
| 型 号 | 分 度 号 | 测温范围℃ | 精度等级 | 允许偏差 |
| WZPB | Pt100 | -200-+500 | A级 B级 | ±(0.15+0.002ItI)±(0.30+0.005 ItI) |
| WZCB | Cu50 Cu100 | -50-+100 | ±(0.30+0.005 ItI) |
| 2）热电偶测温范围及允差 |
| 型 号 | 分度 号 | 允 差 等 级 | |||
| I | II | ||||
| 允 差 值 | 测温范围℃ | 允差 值 | 测温范围 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
| 输出信号：4-20 mA，负载电阻250，传输导线电阻 100 |
| 输出方法：二线制 |
| 等级： 温度变送器等级：0.1 0.2 0.5 显示器等级：模拟指示式2.5级;数字显示式0.5级. |
| 供电电源：24V.DC±10℅ |
| 防护等级：IP65 |
| 防爆等级： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本质安全型：iaⅡCT6 |
| 绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50. |
| 热响应时间： 当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间； |
| 基本误差： 仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。 |
