| 品牌 | 一体化温度变送器 | 型号 | 多种 |
| 类型 | 一体化温度变送器 | 测量范围 | -200-450（℃） |
| 测量 | 0.025（℃） | 输出信号 | 0-24 |
| 工作电压 | 24（V） |
本公司主要从事开发、制造、销售仪器仪表、仪表管阀件、电线电缆、电缆桥架、和光纤光缆等产品，经过多年的产品结构调整，已形成仪表包括热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、仪表管阀件、温度、压力、流量、液位现场总线等系列仪器仪表产品。本公司所生产仪表可以送国家计量院送检，出具检测。欢迎来电洽谈：网址：www.abb999.com

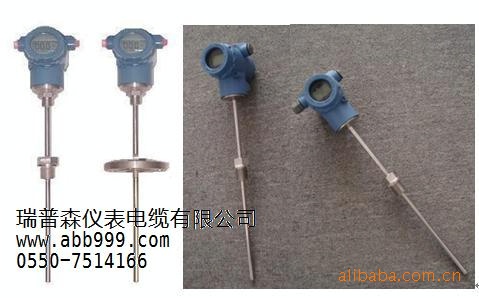

一体化温度变送器说明;
WZPB一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装。如条件不允许可采用延长保护管长度的方法以达到保护温度变送器的目的。
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
技术指标
类 别 SBW 模块式温变 SBW 一体化温变
准 确 度 0.2%F.S 0.5%F.S
输 入 热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC 或者三线制 4-20mA DC
使用温度 -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 无 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示 无 数字式： 0.5 级 指针式： 2.0 级
负载能力 < 600 Ω （额定负载 250 Ω ）
外形尺寸 44×18 70 ×100（中继器）
一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表
工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
测温范围及允差
1）热电阻测温范围及允差
型号 分度号 测温范围 等级 允许偏差
WZPB Pt100 -200℃~+500℃
A级
B级 ±(0.15+0.002t)
±(0.30+0.005t)
WZCB Cu50 Cu100 -50℃~+100℃ --- ±(0.30+0.006t)
2）热电偶测温范围及允差
型号 分度号 允差等级
Ⅰ Ⅱ
允差值 测温范围 允差值 测温范围
WRNB K ±1.5℃ -40℃~+375℃ ±2.5℃ -40℃~+333℃
±0.004t 375℃~1000℃ ±0.0075t 333℃~1200℃
WRMB N ±1.5℃ -40℃~+375℃ ±2.5℃ -40℃~+333℃
±0.004t 375℃~1000℃ ±0.0075t 333℃~1200℃
WREB E ±1.5℃ -40℃~+375℃ ±2.5℃ -40℃~+333℃
±0.004t 375℃~1000℃ ±0.004t 333℃~900℃
WRFB J ±1.5℃ -40℃~+375℃ ±2.5℃ -40℃~+333℃
±0.004t 375℃~1000℃ ±0.004t 333℃~750℃
WRCB T ±0.5℃ -40℃~+125℃ ±1.5℃ -40℃~+333℃
±0.004t 125℃~350℃ ±0.0075t 333℃~350℃
选型原则
一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。
热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。
温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，后放大转换为4～20mA电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接解不良时，变送器会输出值（28mA）以使仪表切断电源。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表。
SBW系列温度变送器模块为24V供电、二线制的一体化变送器。产品采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA的输出电流,或0～5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响.
编辑本段
型号命名方式
Z 热电阻
M 镍铬硅-镍铬
N 镍铬-镍硅
E 镍铬-铜镍
F 铁-铜镍
C 铜-铜镍
P 铂
C 铜
B 温度变送器
1 无固定装置
2 固定螺纹
3 活动法兰
4 固定法兰
5 活络管接头式
6 固定螺纹锥形式
7 直形管接头式
8 固定螺纹管接头式
9 活动螺纹管接头式
2 防喷式
3 防水式
4 防爆式
0 Ф16
1 Ф12
2 Ф16高铝质管
3 Ф20高铝质管
G 变截面
M 模拟显示
S 数字显示
无 正常安装
Z 分离安装
W R N B 2 4 0 G S Z
