| 品牌 | 托克仪表 | 型号 | TE-BAA1B，TE-BAV1B，TE-BAA2B，TE-BAV2B |

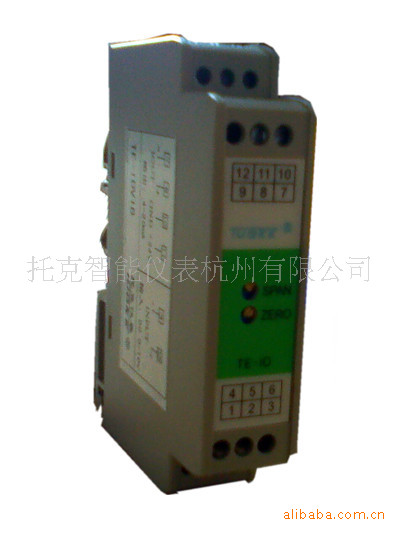

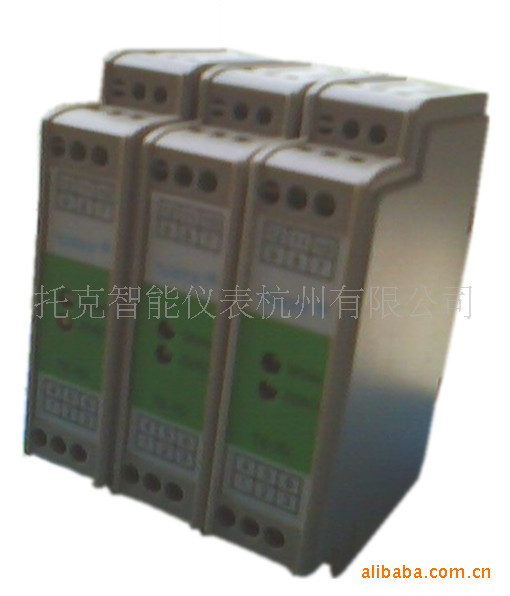

DC24V供电电磁隔离电流电压变送器,B型DNI标准导轨安装
以下参数为常用型，如有其它特殊规格均可定做，欢迎来电咨询！热销中……
杭州托克仪表：，
交流电流变送器：输入0-1A，输出1-5V，DC24V供电
交流电流变送器：输入0-2A，输出1-5V，DC24V供电
交流电流变送器：输入0-3A，输出1-5V，DC24V供电
交流电流变送器：输入0-5A，输出1-5V，DC24V供电
交流电压变送器：输入0-200V，输出1-5V，DC24V供电
交流电压变送器：输入0-400V，输出1-5V，DC24V供电
交流电压变送器：输入0-500V，输出1-5V，DC24V供电
交流电压变送器：输入0-600V，输出1-5V，DC24V供电
杭州托克仪表：，
交流电流变送器：输入0-1A，输出0-5V，DC24V供电
交流电流变送器：输入0-2A，输出0-5V，DC24V供电
交流电流变送器：输入0-3A，输出0-5V，DC24V供电
交流电流变送器：输入0-5A，输出0-5V，DC24V供电
交流电压变送器：输入0-200V，输出0-5V，DC24V供电
交流电压变送器：输入0-400V，输出0-5V，DC24V供电
交流电压变送器：输入0-500V，输出0-5V，DC24V供电
交流电压变送器：输入0-600V，输出0-5V，DC24V供电
杭州托克仪表：，
交流电流变送器：输入0-1A，输出0-20mA，DC24V供电
交流电流变送器：输入0-2A，输出0-20mA，DC24V供电
交流电流变送器：输入0-3A，输出0-20mA，DC24V供电
交流电流变送器：输入0-5A，输出0-20mA，DC24V供电
交流电压变送器：输入0-200V，输出0-20mA，DC24V供电
交流电压变送器：输入0-300V，输出0-20mA，DC24V供电
交流电压变送器：输入0-400V，输出0-20mA，DC24V供电
交流电压变送器：输入0-500V，输出0-20mA，DC24V供电
交流电压变送器：输入0-600V，输出0-20mA，DC24V供电
杭州托克仪表：，
交流电流变送器：输入0-1A，输出4-20mA，DC24V供电
交流电流变送器：输入0-2A，输出4-20mA，DC24V供电
交流电流变送器：输入0-3A，输出4-20mA，DC24V供电
交流电流变送器：输入0-5A，输出4-20mA，DC24V供电
交流电压变送器：输入0-200V，输出4-20mA，DC24V供电
交流电压变送器：输入0-400V，输出4-20mA，DC24V供电
交流电压变送器：输入0-500V，输出4-20mA，DC24V供电
交流电压变送器：输入0-600V，输出4-20mA，DC24V供电
特点:
◎ 采用电磁调制隔离原理，有效克服直流漂移
◎ 线性测量范围：0～120%标称输入
◎ DIN标准导轨安装
◎ 多种输出类型任选，多种结构类型任选
◎ SMT贴片生产加工工艺制造
一、型号含义：
二、型号及技术参数：
1、电流变送器
产品型号 | 输入范围 | 等级 | 输出类型 | 输出范围 | 响应时间 | 负载能力 | 静态功耗 |
TE-BAA4□ | 1mA,2mA, | 0.5 | VG | 3.5V,5V | 15μS | 5mA | 60mW |
TE-BAA2□ | 0.5 | VZ | 5V,10V | 300mS | 5mA | 40mW | |
TE-BAA1□ | 0.5 | IZ | 20mA | 300mS | 6V | 40mW | |
TE-BAA3□ | 0.5 | Fk | 5kHz,10kHz | 300mS | 15mA | 80mW | |
TE-BDA2□ | 0.2 | VZ | 5V,10V | 150mS | 5mA | 120mW | |
TE-BDA1□ | 0.2 | IZ | 20mA | 150mS | 6V | 120mW | |
TE-BDA3□ | 0.2 | FK | 5kHz,10kHz | 100mS | 15mA | 350mW |
2、电压变送器
产品主型号 | 输入范围 | 等级 | 输出类型 | 输出范围 | 负载能力 | 响应时间 | 静态功耗 |
TE-BAV4□ | 50mV,75mV,0.1V, | 0.5 | VG | 3.5V,5V | 5mA | 15μS | 300mW |
TE-BAV2□ | 0.5 | VZ | 5V,10V | 5mA | 250mS | 400mW | |
TE-BAV1□ | 0.5 | IZ | 20mA | 6V | 250mS | 400mW | |
TE-BAV3□ | 0.5 | FK | 5kHz,10kHz | 15mA | 250mS | 400mW | |
TE-BDV2□ | 0.5 | VZ | 5V,10V | 5mA | 150mS | 120mW | |
TE-BDV1□ | 0.5 | IZ | 20mA | 6V | 150mS | 150mW | |
TE-BDV3□ | 0.5 | FK | 5kHz,10kHz | 15mA | 100mS | 350mW |
注意： 1、定货型号应包括：变送器主型号、输入/输出规格（输入/输出范围值）、等级等。例如：TE- BAA1U-5A/4～20mA-0.5。
2、电流变送器：输入电流值大于5A后，交流须外加互感器，直流须外加分流器。
3、电压变送器：输入电压值大于500V后,交流须外加互感器,直流须外加分压电阻,测量范围可达1KV。
三、技术参数：
输入方式 电磁调制隔离原理，接线式输入 测量范围 0～120%标称输入 响应频率 直流：0～30kHz交流，定做100kHz 隔离电压 ＞1.5kVDC，1分钟 输入阻抗 Rⅰ=50mV / IX ( IX—被测电流)； 共模抑制比 160db（50Hz） 隔离电容 接线输入产品输入、输出间隔离电容：20pF（在1KHz条件下测量）； 过载能力 10倍标称输入值，持续5秒； 无故障工作时间 平均无故障工作时间＞3万小时； 额定环境温度 0～+50℃ 消耗功率 微功耗
四、接线图 五、外形及安装尺寸 六、典型接线示例 (1)电流输出型( IZ)变送器的输出为共地电流源，接线原理见图1，图中RL是用户负载。
(2)频率输出型( FK)变送器的输出级为集电极开路门 ( NPN管) 结构，使用时须外接上拉电阻RL，IR=3～10mA。输出脉冲为方波，脉冲的幅度约等于上拉电源的电压值。接线原理见图2或3。
