| 品牌 | 长海 | 型号 | RS-1311-14D1 |
| 测量范围 | 2500V | 测量 | 0.2% |
| 等级 | 0,2 | 频率 | 50（Hz） |
| 尺寸 | 62*83*37（mm） | 重量 | 0.112（kg） |
| 适用范围 | 电力、化工、石油、工业和自动控制等领域 |
RS-1311导轨式单路交流电压隔离变送器
概述
该产品采用先进的磁隔离技术，能够对交流电压信号进行隔离检/监测，产品体积小，功耗低，高。有单相，三相三线和三相四线制多种。输入、输出和辅助电源之间可以承受2500VDC隔离耐压，多路产品的所有输出都相互隔离，可以灵活应用。广泛用于电力、化工、石油、工业和自动控制等领域。
型号说明
RS-1311-**D1-0.5/xxVAC
RS----产品品牌标记
1312----交流电孑产品类别序号
个“*”----输出代码
1：4~20mA
2：0~20mA
3:0~5V
4:0~10V
第二个“*”----辅助电源代码
1：+5VDC
2：+12VDC
3：+15VDC
4：+24VDC
0.5----等级0.5%
xxVAC----输入信号额定电压值
产品选型举例
输入： 0~220VAC
输出： 4~20mA
辅助电源： +24VDC
产品型号： RS-1311-14D1-0.5/0~220VA
通用参数
参数名称 | 测试条件 | 参数 | 单位 | 备注 |
等级 |
| 0.5 | 级 |
|
输入范围 |
| 0~10~400VAC |
| 任选 |
隔离耐压 | 0.5mA/60S | 2500 | VDC |
|
线性范围 |
| 0~120 | % |
|
负载能力 | 4~20mA输出 | <300 | Ω |
|
| 0~5V输出 | >2000 | Ω |
|
过载能力 | 端子输入 | 2(Max<1000V) | 倍 |
|
频率响应 |
| 25~5000 | Hz | 用户选择 |
工作温度 |
| -10 ~ +70℃ | ℃ |
|
存储温度 |
| -20 ~ +80℃ | ℃ |
|
温漂特性 |
| <100 | Ppm/℃ |
|
响应时间 |
| <300 | mS |
|

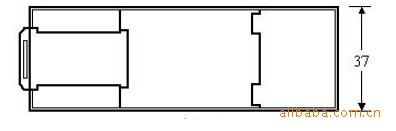

RS-1311系列产品外型尺寸及外接线路描述

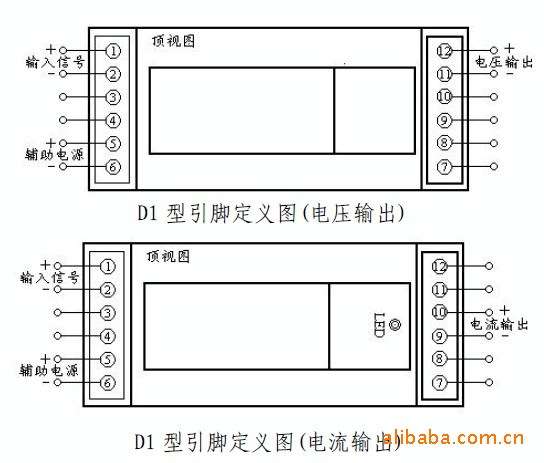

脚定义说明:
Pin | 引脚功能 | |
1 | Vin+ | 输入信号正端 |
2 GND | Vin-
| 输入信号负端 |
3 | NC; | 空脚 |
4 | NC; | 空脚 |
5 | Vcc | 辅助电源正端 |
6 GND | GND
| 辅助电源负端 |
7 | NC; | 空脚 |
8 | NC; | 空脚 |
9 | Io- | 电流输出负端 |
10 | Io+ | 电流输出正端 |
11 | Vo- | 电压输出负端 |
12 | Vo+ | 电压输出正端 |
注意事项
1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。
3、当用表笔直接测量信号时，请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时，安装间距≥10mm。
6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
