| 类型 | 指针式电流测量仪表 | 品牌 | kngyiyb康一 |
| 型号 | 6L2(6C2) | 测量范围 | 0-500v（A） |
| 准确度 | 1.5级 | 功率 | 有功功率（W） |
| 电源电压 | 220（V） | 外形尺寸 | 47.5x37x37.5（mm） |
| 型号 | 转度等级 | 使用条件 | 阻尼时间 |
| 6L2（6C2） | 电流电压频率准确度为1.5级 | -20℃-+50℃，相对湿度≤85％（25℃） | ≤4秒 |
| 外型尺寸 | 使用位置 | 耐压 | 用途 |
| 47.5x37x37.5 | 垂直放置 | 耐压：能承受正弦波形交流50Hz；2KV电压，历时一分钟的耐压实验 | 本系列产品适用于工频交流或直流中测量电流，电压之用 |

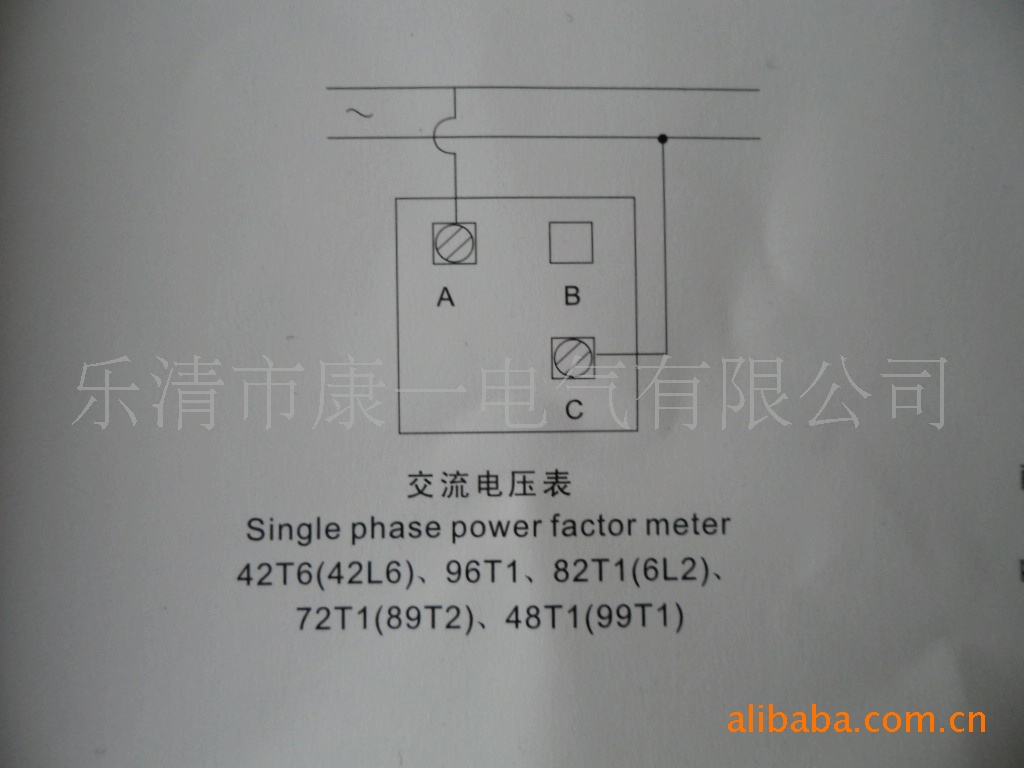

线路接线图:

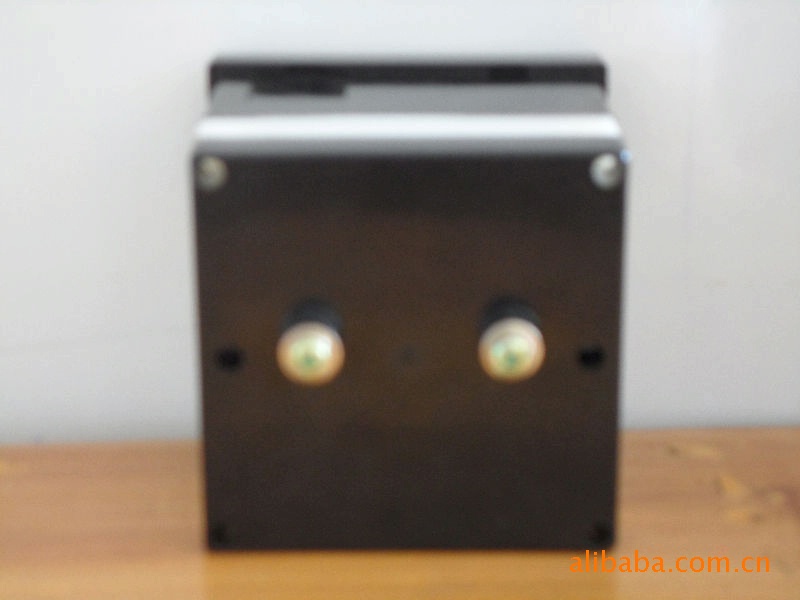

产品展示：
本系列产品适用于工频交流或直流中测量电流，电压之用。
结构特征：
本系列产品在测量直流时采用磁电系内磁式结构；交流电流，电压表系在内磁结构的直流表头上，附加晶体管整流电路装置而成，这种装置，以外附背包形式背装于仪表表座上，它们和测量机构分隔两室，以利维修。仪表壳体的表盖，表底分辨用透明玻璃和乳白色塑料制造。
使用条件：
-20℃-+50℃，相对湿度≤85％（25℃）
主要技术参数
本系列产品技术指标，合GB/T676-1998。《直接作用模拟指示电测量仪表及附件》相关技术要求。
电表的准确等级：1.5级或2.5级。
耐压：能承受正弦波形交流50Hz；2KV电压，历时一分钟的耐压实验
阻尼时间：≤4秒
工作位置：垂直使用。
直接测量：3V；5V；7.5V；10V；15V；20V；30V；50V；60V；75V；100V；120V；150V；200；V250V；300V；450V；500V；600V；750V；1000V。
通过互感器测量量限：3.6KV；7.2KV；12KV；18KV；42KV；15KV；300KV；460KV；450KV；600KV。
互感器比率：3KF/100V；6KV/100V；10KV/100V；15KV/100V；30KV/100V；110KV/100V；220KV/100V；300KV/100V；380KV/100V；500KV/100V。
通过互感器测量互感器测量互感器比率：5A/5A；10A/5A；15A/5A；20A/5A；30A/5A；50/5A；75/5A；100A/5A；150A/5A；200A/5A；250A/5A；300A/5A；400A/5A；500A/5A；600A/5A；750A/5A；1KA/5A；2KA/5A；3KA/5A；5KA/5A；10KA/5A
电流、电压、功率、功率因数、频率表是磁电系列仪表。具有灵敏度高、功耗少、刻度均匀及阻尼好等优点。主要用各种高、低压开关柜，电源柜、控制柜以及各种电控装置作监测电路电流、电压、功率、功率因数、频率的指示用。 主自频定值变化&plun;15%时，引起指示值误差不过基本误差机械性能：能承受加速为30米/秒²，冲击频率每分钟80-120次、二小时运输颠震工作位置：垂直方向合用结构特征： 塑料、胶木外壳，玻璃窗口，磁电系内磁式结构。 本公司生产指针式电流电压表,功率表、功率因数表，频率表等系列产品。
一、适用范围
本系列产品为磁电系和电磁系两种，适用于安装在各控制系统和配电系统的显示面板和大型开关板指示相关电参数，如：交直流电流、电压，功率因数，功率，同步值、频率、展开电压和过载电流等。耐压影响：自频定值变化&plun;15%，引起指示值误差不过基本误差;机械性能：能承受加速成为30米／秒，冲击频率每分钟80-120次，二小时运输颠震;工作位置：垂直方向合使用
二、电流电压表测量范围
