URS-P80系列静压式液位变送器

                              URS-P80系列静压式液位变送器

概述

      URS-P80系列静压式液位变送器采用德国SENSE压力传感器原装组件生产，主要用于城市给排水，水处理厂、水库、河流、海洋、储油罐、及石油、化工、电力等部门的液位测量，被测介质可以是水、油、酸性、碱性及粘稠性液体。仪表输出二线制4~20mADC标准电流信号，具有技术先进、高、质量稳定可靠，安装使用方便等优点，是一种过程检测控制系统中理想的液位仪表。

主要技术参数

      测量范围：0~1m；0~100m
      输出信号：4~20mADC 二线制
      精 确 度：0.2级，可提供0.1级
      介质温度：-40~100℃
      环境温度：-30~80℃
      环境温度影响：在温度补偿范围内，
      零位变化量：≤±0.3%/10℃
      量程变化量：≤±0.2%/10℃
      长期稳定性：≤±0.3%（6个月）
      电源电压：24VDC，
      按负载特性，电源电压可达12~40VDC
      电源电压影响：在规定的电压范围内，
      输出变换量：<0.01%/1V
      射频干扰影响：当变送器正常安装及罩壳盖紧时，对射频频率为27~1000MHz之间和场强为30V/m的干扰，输出变化量<0.1%。
      防爆标志：
                     本安型：ExiaCT4~T6
                     隔爆型：ExdBT4
            外壳防护等级：IP65
      连接形式：
                     URS-P80型
                     法兰安装：DN50 PN1.0凸面，
                     法兰标准：HG20598-97
                     支架安装
               卫生快装卡箍：DN50
               URS-P80S型
                      螺纹安装：G3/4"

结构原理

            URS-P80系列静压式液位变送器是通过测量液体的液位高度而产生的静压力来测定液体液位的。当把液位变送器的传感器部分投入到液体介质中时，传感器把液体的静压转换为电压信号，该电压信号经放大后转化成4~20mADC标准电流信号输出。

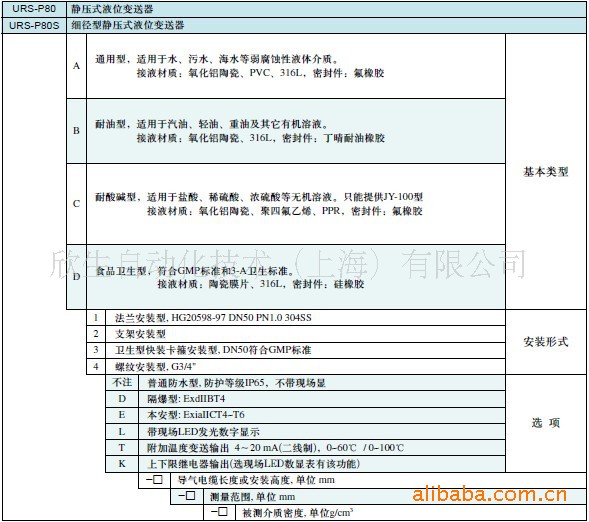

型号规格
