| 品牌 | 银菱 | 型号 | UQK |
| 类型 | 浮球液位变送器 | 测量范围 | 0-6OOOmm |
| 材质 | 碳钢、不锈钢 |
UQK型磁浮球液位计系列
1、UQK-A型磁浮球液位控制开关
1）、功能与原理
UQK-A型磁性浮球液位控制开关，由磁性浮球、浮球稳定导管、干簧管开关、隔爆接线盒和安装固定组件构成。磁性浮球随被测液位的变化而沿稳定导向管上、下运动，从而使稳定导向管内的干簧管触点瞬时通（或断），输出相应的控制信号。干簧管触点的瞬时通（或断）与继电器电路配合，可以完成多种功能的高压、大电流的控制。由于干簧管触点完全密封在充满惰性气体的玻璃内，故触点在通断时不产生电火花，控制相当安全。
2）、UQK型磁性浮球液位控制开关有以下几种控制形式：
（a）进液控制
（b）进液控制及上限报警
（c）进液控制及上、下限报警
（d）排液控制
（e）排液控制及下限报警
（f）排液控制及上、下限报警
3）、技术参数
测量范围：0~6000mm
介质密度：＞0.6g/cm3
介质温度：-20~130℃
介质压力：0~2.5MPa
介质粘度：10-4m2/s
控制灵敏度：0.5mm
输出触点容量：AC24V，0.5A 220V，≤1.5A，触点寿命5×105次
接线盒外壳防护：I P65
法兰：DN150、DN125、DN100、DN50、DN25、DN20
浮球：标准供货￠150（导杆为￠25）；
￠140（导杆为￠19）；
￠51、￠45（导杆为￠12-14）；
￠28、￠24（导杆为￠8）。
工作电压：A.C24V A.C220V，≤1.5A
4）、使用方法
安装时，请检查磁性浮球和浮球稳定导管的外观，不应有弯曲、碰伤和裂纹等缺陷，磁性浮球应能在稳定导管中自由无阻碍的滑动，防爆接线盒应完整无损，上盖应紧固。可用万用表按给定的接线图，配合磁性浮子的上、下运动，检查开关的通断是否正常。调节好上、下止档的位置并紧固。一切正常，断开电源后，安装、接线。

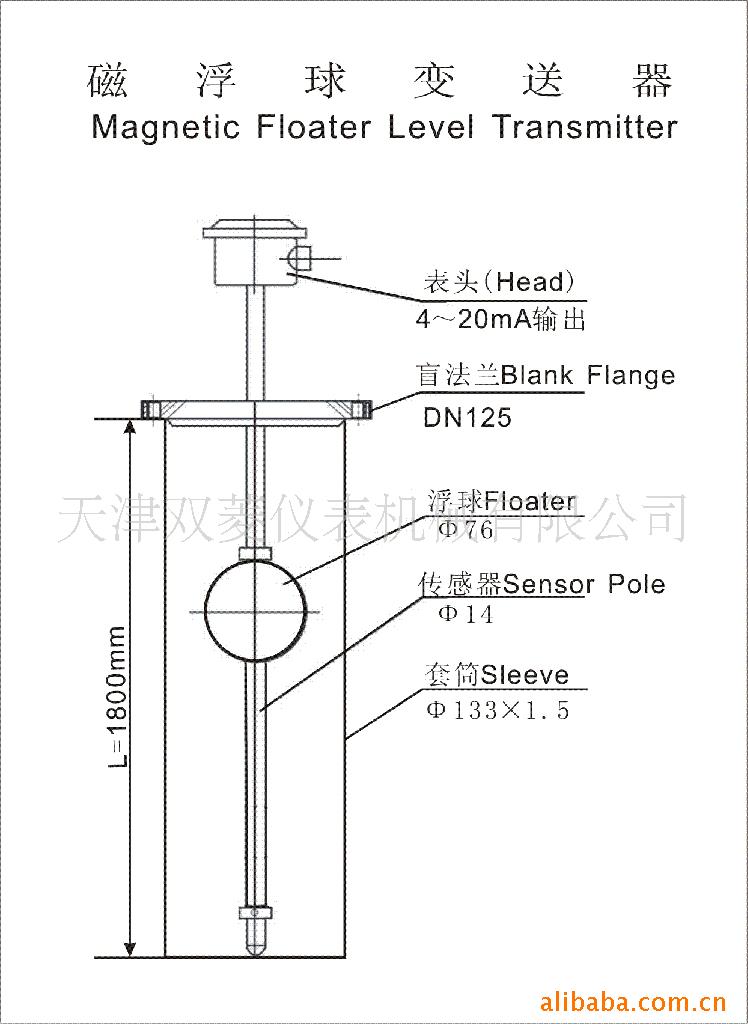

2、UQK-B型磁浮球液位变送器
1）、概述
UQK-B型是将磁性浮球随液位变化的位移量转化成4~20mA二线制标准信号输出，可直接与计算机或我厂生产的WT型智能液位显示仪配套，实现远传显示与调控。广泛适用于石油、化工、冶金、环保等各种给排水工程的在线测量及控制。
2）、结构特点
UQK-B型浮球液位变送器由磁性浮球、测量导管、测量元件、电路单元、接线盒外壳及安装件等部分组成。
3）、技术指标
变送器总长：300~6000mm（任选）
测量范围：L≤5500mm(任选)
安装高度：H≤5700mm
变送器准确度：±5 mm
输出信号：4~20mA两线制。
输出负载：0~500Ω
接线盒外壳防护：I P65
测量介质温度：- 20 ~ 120℃
测量介质压力：≤0.6 MPa
测量介质条件：粘度≤10-4m2/s；密度≥0.6g /cm3
浮球：标准供货￠150（导杆为￠25）；特殊供货￠51（导杆为￠12）；￠29（导杆为￠7.5）
工作电压：AC.24V AC220V，≤1.5A
3、UQK-C磁致伸缩液位计
1）、概述
磁致伸缩传感器是应用“磁致伸缩”技术研制而成。现已在国际范围内广泛应用于要求测量高和测量可靠的液位、位移测量系统。它具有高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位、位移传感器一样需要定期重标和维护；正是因为它的输出信号为数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。它可广泛应用于石油、化工、电力、制药、食品、饮料、工程机械等行业的各种液罐的液位、机械位移的测量和控制。
2)、主要技术参数
技术参数
l 量程范围：80-18000（mm）(也可根据用户要求定制)
l 输出形式：0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、（-10～+10）V/+15VDC+10%、4-20mA/+24VDC+10%
l 工作温度：T1：0～70℃;T2：-25～+80℃;T3：-40～+85℃
l 储存温度：-40～100℃
l 纹波：（低噪音环境）小于2mVrms
性能指标
l 非线性误差：0.05（±%FS）；
l 重复性误差：优于0.01%FS
l 分辨率：优于0.01%FS
l 迟滞：优于0.01%FS
l 温度影响：+0.007% FS /℃
l 零点调整范围：20%FS
l 满量程调整范围：20%FS
l 频率响应时间：0.2～3ms
结构特性
l 测杆材料：0Cr18Ni9（304）;316L不锈钢(特殊定制);304外包聚四氟乙烯防腐套管（防腐型）
l 电子仓外壳材料：1Cr18Ni9（304）;1Cr18Ni9Ti外罩尼龙保护罩（防腐型）
l 螺纹连接： M18×1.5;M20×1.5;3/4-16UNF（英制）
l 法兰连接：DN50、DN65（视实际情况而定）
l 法兰材料：1Cr18Ni9Ti;聚四氟乙烯（防腐型）
