| 品牌 | 南京雷尔达仪表有限公司 | 型号 | lkb-02 |
| 测量范围 | 0-15l/min | 测量 | 1.6 |
| 产品适用范围 | 流量控制 |

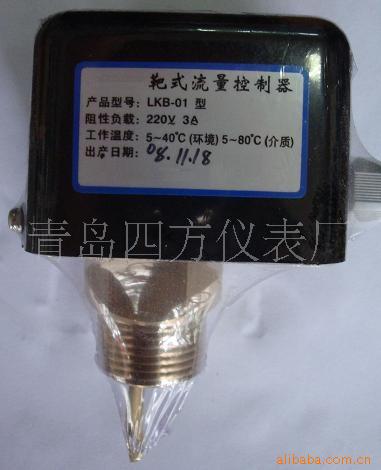

LKB-02靶式流量控制器
LKB-02靶式流量控制器采用原装进口靶式传感器,可用于冷却系统与水循环系统回路.靶式流量控制器的设定值可以根据不同场合的数值而进行选择和调整,直到满足您的需要.
一. 基本性能
序号 | 靶号 | 设定范围L/min | 切换差L/min | 重复性误差 L/min | 管道直径 | 允许 压力范围 | 重量 | |
in | mm | |||||||
a | 1 | 20-48 | 8 | 1.1 | 1 | 25 | 1.6 mpa |
0.5 kg |
b | 1 | 34-100 | 10 | 2.6 | 11／4 | 32 | 1.6 mpa | |
c | 1 | 65-160 | 14 | 3.8 | 11／2 | 40 | 1.6 mpa | |
d | 1 | 120-280 | 26 | 6.4 | 2 | 50 | 1.6 mpa | |
e | 2 | 40-140 | 18 | 4.0 | 2 | 50 | 1.6 mpa | |
f | 1 | 210-550 | 18 |
| 21／2 | 70 | 1.6 mpa | |
g | 2 | 110-340 | 15 |
| 21／2 | 70 | 1.6 mpa | |
h | 1 | 380-750 | 20 |
| 3 | 80 | 1.6 mpa | |
i | 2 | 180-470 | 18 |
| 3 | 80 | 1.6 mpa | |
j | 3 | 115-220 | 20 |
| 3 | 80 | 1.6 mpa | |
k | 2 | 350-920 | 20 |
| 4 | 100 | 1.6 mpa | |
l | 3 | 210-590 | 20 |
| 4 | 100 | 1.6 mpa | |
m | 3 | 380-1200 | 40 |
| 5 | 125 | 1.6 mpa | |
n | 3 | 550-1800 | 80 |
| 6 | 150 | 1.6 mpa | |
备注：1，序号f--n为参考规格. 2,设定值为下切换值.
二. 电气性能
阻性负载:电压220v 电流3A 测量介质温度: 5-80℃ 环境温度: 5-40℃
接线图- L-- ＿ O ＿
*ck *cb
单刀双掷微动开关工作状态:流量上升至上切换值时,接线端子0--cb接通;流量下降至下切换值时,0-ck接通.
三. lkb-02靶式流量控制器的安装及注意事项:
1.将控制器旋紧在管逭专用接口上.
2.介质流动方向与外壳上箭头须一致.
3.控制器靶与介质流动方向垂直.
4.控制器前面需有10倍管道直径长度的导向管道.
5.打开控制器罩壳,按接线图接线,然后重新装好罩壳.
6.打开罩壳时,请不要旋动内部的零件和螺钉.
7.控制器下切换值为设定值,控制器的设定范围即下切换值设定范围.
8.控制器周围环境应无腐蚀性气体.
9.本产品质量按国家标准保证1年.
