| 品牌 | 水通 | 型号 | LXSL-15 |
| 类型 | 冷水表 | 结构形式 | 立式水表 |
| 等级 | 2级 | 公称通径 | 15（mm） |
| 公称压力 | 1.0（MPa） | 分界流量 | 0.050（m3/h） |
| 工作温度 | T30（℃） | 刻度 | 99999 |
| 小读数 | 0.0001 |
一、产品简介：
“水通”牌 水表ＬＸＳ系列旋翼式冷水水表具有湿式、多流速、性能可靠实用寿命长等特点。
二、水表的用途：
该水表用来测量流经自来水管道饮用冷水的总量，它仅适用于单向流动的清洁冷水。
三、执行标准
该水表的各项技术指标均符合国家标准ＧＢ／Ｔ７７８－１９９６《冷水水表》。表的安全性能符合ＣＪ３０６４－１９９７《居民饮用水计量仪表安全规则》。
四、使用环境
允许工作压力（公称压力）为１Ｍｍｐ(10kgf/cm2 )；
水温：冷水表小于等于30℃；热水表大于等于90℃
（二）、计量等级（见表一）：
水表型号 | 水表代号 | 公称口径 mm | 计量等级 | Q1 | Q2 | Q3 | 小示值 | 示值 | ||
m3/h | m3 | |||||||||
LXS-15M | N1.5 | 15 | 2级 | 0．0315 | 0.050 | 2.5 | 0.0001 | 9,999 | ||
LXS-20M | N2.5 | 20 | 2级 | 0．050 | 0.080 | 4.0 | 0.0001 | 9,999 | ||
1 ）、允许误差在低区（Q1≤Q＜Q2）为±5％；
２）、允许误差在高区（Q2≤Q≤Q4）为±2％、
水表安装尺寸
水表型号 | 公称口径Ф | 表长 | 宽度 | 高度 | 高度 | 表壳螺纹 | 接管螺纹 | ||||
L1 | B | H | h | D | D1 | ||||||
mm | 英寸 | ||||||||||
LXSL-15 | 15 | 146 | 90 | 107 | 96 | G3/4B | R1/2 | ||||
LXSL-20 | 20 | 162 | 90 | 108 | 100 | G1B | R3/4 | ||||

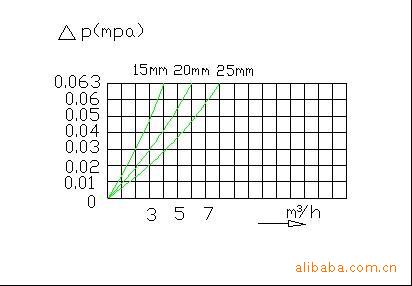

水表压力损失图

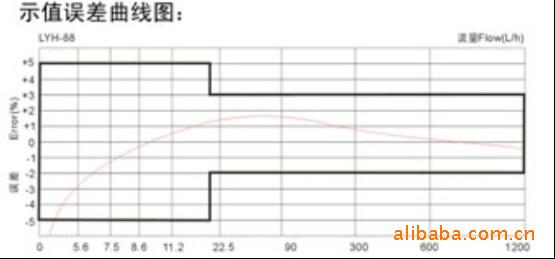

误差曲线图
