| 品牌 | 泰州三星 | 型号 | VKULC2100 |
| 类型 | 电磁流量计 | 测量范围 | 0-10000（m3/h） |
| 等级 | 1% | 公称通径 | DN10----DN500（mm） |
| 适用介质 | 导电流体 | 工作压力 | 1.0-6.4（MPa） |
| 工作温度 | -200～+250℃（℃） |

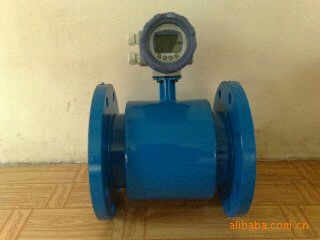

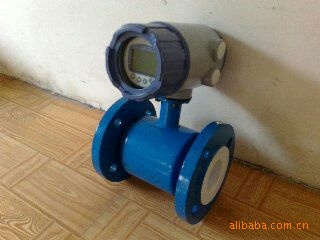

| VKULC2100 一体型电磁流量计 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一、概述 VKULC2100系列电磁流量计是根据电磁感应定律，按JB/T9248-1999标准制造，用于测量管道中导电液体的体积流量，如水、污水、泥浆、矿浆、酸、碱、盐液体及食品浆液等。在石油化工、矿冶、煤炭、水利工程给排水、污水处理等行业中广泛应用。本公司生产的电磁流量计有三种：一体型、分体型和4~20mA输出型（不带显示）。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 二、工作原理 电磁流量计所依据的基本理论是法拉第电磁感应定律。 当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积，如图1所示，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势UE。 传感器导管内径D是固定的，通过励磁线圈的励磁电流是恒定值时，磁感应强度B也是恒定值，因此，平均流速V或流量QV（QV=лD2/4·V）与感应电动势UE的大小成正比例关系。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三、主要技术参数 流量测量范围及量程比：流量测量范围见表3 量程比为1：10~1：20 流速范围：0.3~10m/s 介质导电率：>5us/cm 测量：0.5%FS 1.0%FS （0.2%FS系V>0.5 m/s的指定段） 显示方式：LCD显示瞬时流量，累积流量。 介质温度：0~70℃；0~90℃；0~150℃（可选） 压力：1.6Mpa；2.5Mpa；6.4Mpa；16Mpa；25Mpa；32Mpa 使用环境：温度-20℃ ~ +50℃ 湿度：≤85% 输出信号：频率输出0~2kHz 电压输出1~5V | 电流输出4-20mA RS-485串行接口 断电数据保存时间：10年 电源：220VAC±15% 24VDC±5%（可选） 功耗：≤12VA 空管自动报警：红灯闪烁（或空管自动清零） 机械振动频率：≤55Hz 振幅：≤0.15mm 平均无故障工作时间：MTBF=30000h 防护等级：IP67、IP68（只适用于分体型） 衬里材料：聚氨脂橡胶、氯丁橡胶、聚四氟乙烯、F46。 电极材料：316L，哈氏合金HB；哈氏合金HC；特殊材料（如：钛、钽、铂等稀有金属材料）。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、电磁流量计特点 测量不受液体密度、粘度、温度、压力和导电率变化的影响。 测量管内无活动及阻流部件，无压损、不堵塞，可测量含有纤维、固体颗粒和悬浮物的液体。 仪表反映灵敏，测量范围宽，流速0.3～10 m/s，导电率>5μs/cm的导电液体都可测量，量程范围可以任意选定。 仪表采用了低频三态方波励磁技术、先进的小信号处理技术和软件技术，故抗干扰性强、高、稳定可靠。 仪表不受液体流动方向的影响，正反向安装均可测量，并安装方便，对直管段要求不高。 电磁流量计的电极及内衬材料耐腐蚀性和耐磨性极好，寿命长。可按用户特殊工况要求生产电磁流量计。如生产潜水型电磁流量计。 仪表的耐冲击、耐振性良好。 仪表不能测量气体及不导电液体。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 五、衬里的选择 根据被测介质的种类与温度，来选定衬里的材质。选择衬里的标准见表1。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 六、电极材质的选择 电极材质的选择应根据被测介质的腐蚀性、磨耗性，由用户选定，对一般介质，可查有关腐蚀手册，选定电极材质；对混酸等成分介质，应做挂片实验。参考表2，如下： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 七、型号及编码 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表3 型号编码含义表
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
