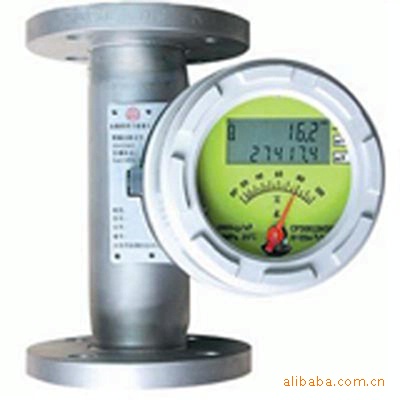

智能金属管浮子流量计（质量保证）

金属管浮子流量计适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.

技术参数

测量范围:水（20℃）1-200000 l／h

空气（20℃，0．1013MPa）0．03－4000m3／h

参见流量表，特殊流量可订制

量程比：标准型10：1特殊型20：1

：标准型1．5级特殊型1．0级

压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型：DN15－DN50 25MPa DN80-DN200 16MPa

夹套的压力等级为1．6MPa

特殊型在选型和订货前应与工厂协商

压力损失：7kPa-70kPa

介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃

高温型：可达400℃

介质粘度：DN15: <5mPa.s(F15.1-F15.3)

<30mPa.s(F15.4-F15.8)

DN25: <250mPFa.s

DN50-DN150: <300mPa.s

环境温度：液晶型－30℃－+85℃

指针型－40℃－+120℃

连接形式：标准型：DIN2501标准法兰

特殊型：由用户指定的任意标准法兰或螺纹

电缆接口：M20＊1．5

供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）

交流型：85－265VAC 50HZ

电池型：3．6V@4AH镍氢电池

报警输出：上限或下限瞬时流量报警

标准型：集电极开路输出（100mA@30VDC内部阻抗100欧）

特殊型：继电器输出（触点容量5A@250VAC）

脉冲输出：累积脉冲输出，小间隔50毫秒

液晶显示：瞬时流量显示数值范围：0－50000

累计流量显示数值范围：0－

防护等级：IP65

防爆标志：本安型iaⅡCT6隔爆型dⅡCT6

金属管浮子流量计选择并确定浮子及确定口径的原则

1、 流量表中空气的流量是指在20℃，0.1013Mpa，水的流量是指20℃的状态下的正常流量，其允许范围是正常流量的±10%，通过计算，在这个流量范围内都可以确定浮子及口径。

2、 若计算结果不在此范围，可以通过计算确定。

3、 口径、浮子的确定原则上须通过计算。

流量刻度的确定：

A、对于气体：

Qi=QV(空气)÷Fi可选择的流量刻度范围：0.9-1.1

其中：i=n 指标准状态条件

      i=a指实际状态条件

      i=a指气体质量流量

QV（空气）指在流量表中确定的，对应某个浮子号的空气的体积流量。

B、对于液体：

Qi=QV÷Fi可选择的流量刻度范围：0.9Qi-1.1Qi

其中：i=v 指液体的体积流量

      i=m指液体的质量流量

QV（水）指在流量表中确定的，对应某个浮子号的水的体积流量.

产品选型
