| 品牌 | 天凌 | 型号 | LSZ |
| 类型 | 容积式流量计 | 测量范围 | 4－150（m3/h） |
| 等级 | 0.2,0.5 | 公称通径 | DN40-100（mm） |
| 适用介质 | 油品,化工液体 | 工作压力 | 微压差（MPa） |
| 工作温度 | 小于150（℃） |
LSZ系列双转子流量计是在吸收国外新技术的基础上，通过改进、创新而自行设计的新一代容式流量计。它具有计量高、流量范围大、粘度适应性强、运转平稳、噪声低、无脉动、寿命长等突出优点。本流量计可配选机械显示表头和电子显示表头，显示仪表具有显示累积流量、回零功能，并可实现现场显示和远传控制。特别适用于原油、高凝油、高含水原油、石油制品和化学溶液的商贸交易计量和工程自动化计量管理。
工作原理
LSZ型双转子流量计计量部分主要由计量腔和装在计量腔内的一对设计独特的螺旋转子组成。转子与计量腔组成若干已知体积的空腔作为计量单位。互不接触的螺旋转子由同步齿论保持适当的位置关系，在流量计进出口处的微压差推动旋转，并不断地将进口液体经空腔计量后送至出口（见图1）。螺旋转子每转一圈排出的液体体积是恒定的，即正比于转数。通过对轴联接的密封轴、调整机构，将旋转的次数减速后传递到总量显示器，就可显示出液体累计流量（现场积算型）。将脉冲发讯器与传感器相联，即可将流量变成方波信号进行远传（电远传型）。
■ 技术参数
1.公称通径：DN40－250
2.等级：0.2、0.3、0.5
3.公称压力：1.6 、2.5、4.0MPa
4.介质温度：-20℃～＋150℃
5.介质粘度：0.6－10000 (mPa.S)
6.构件材质：铸钢、铸铁、不锈钢
7.计量介质：成品油、原油、高含水原油、化学溶液等。
■ 产品特点
1.特殊的螺旋转子齿形。
2.转子之间啮合互不接触，运转平稳。
3.噪声低、脉动小、压力损失小，高。
4.结构简单、较高的可靠性，维修方便。
电子显示表头
一、技术参数
1功能：显示总流量、瞬时流量、班累积流量、回零功能及日期，可实现远程控制。
2工作电压：DC 3±0.4V（仅用内置两节5#电池可连续供电使用两年以上，也可使用外电源供电）
3工作电流：＜50μA
4外接电源：DC 6-24V
5远传距离：≤300 m
6抗外磁场强度：＞400A/m
7输出信号：幅值0－Vcc、频率小于2KHz的方波信号；
4-20mA的电流信号。
二、使用
1．显示仪表具有显示出总流量、瞬时流量、
班累积流量、日期及回零功能。
2．显示仪表设有七个按键，打开显示仪表的前盖及面板
即可看见，各按键分布位置如下图所示，分别为：
“+”键：数字增加
“-”键：数字减小
“段选”键：选择段系数
“密码”键：输入密码
“日期+”键：日期调整
“日期-/清零”键：日期调整/总量清零
“清零/切换”键：切换显示总流量和班累积流量
并清零班累积流量。
3．累积总流量清零：
正确输入密码后，按下“日期-/清零”键，就可对累积总流量清零。
4． 班累积流量清零：随机按下可以选择显示总流量或班累积流量，在显示总流量的状态下，按下“清零/切换”键，就显示出班累积流量，并清零，此时总流量不会被清零。如再按下“清零/切换”键，又返回显示总流量的状态，该键也可在仪表外操作，见下图所示：
5．电池更换
当液晶屏显示的示值明显变淡或电源电压低于2.6V时,应及时更换四节高性能碱性电池。更换时应打开显示仪后盖及里面电池盒盖板，取出电池，待一至二分钟电路内余电全部放尽后，再按正、负极记号快速装上新电池，这样可使贮存数据显示准确。
6.流量误差的修正

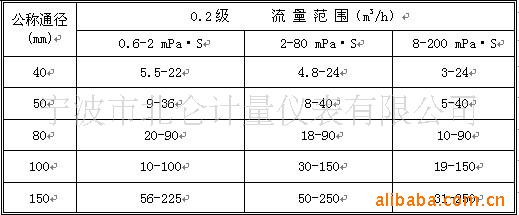

全量程各段流量参数见表2。00～07段各设分段系数，用于各段流量非线性误差修正，调整数值范围为0～99，当某段系数（已设定）加1或减1时，该段流量误差则变化+0.2％或－0.2％。08段系数用于全量程流量误差的调整，其调整数值范围为0～255，该系数加1或减1时，流量误差则相应变化+1/原系数或－1/原系数。
在正常使用情况下流量计的检定周年为1年。如果检定中需要修正流量误差时，必须先输入密码(该码为四位数，由厂方设定，必要时可将密码供给检定部门)。打开显示仪前盖，取下面板，按“密码”键，显示屏左上方显示高二位“0”，按“＋”或“－”键，输入密码高二位数，再按“密码”键，显示低二位“0”，按“＋”或“－”键输入密码低二位数。
密码显示后，按“段选”键，显示屏左上方显示系数，右上方显示个段号——00，然后根据偏差计算所调系数，通过“＋”或“－”键进行调整显示。该段系数调整后，按“段选”键就可进入下一段的调整，待所有段号调整完毕，贮存器即将新系数予以贮存，显示屏又返回正常显示状态。
7.清零的操作
输入密码，按“复零”键，约二分钟时间总流量就能被全部清除，调整好日期，显示屏重新从零开始计数。
8.日期的调整
干电池更换后，如果出现日期显示与实际不一致时，可通过“日期+”或“日期－”键予以调整。如果要使日期准确到从零点钟进数，应按如下的操作方法进行，按“密码”键，输入高二位密码，再按“密码”键，密码的低二位转为输入当时整点时间（24h制），待时间一到整点，按“日期－”键，就输入了准确的时间，如果将更换电池的时间选择在上午10点整进行，则毋须调整就可使显示屏的日期于零点进数。
9.远传接线
