| 品牌 | 过程信号校验仿真仪 | 型号 | ZJF-3 |
| 测量范围 | *（kPa） | 等级 | 0.05% |
| 适用范围 | V、mV、mA、Ω和热电偶(TC)、热电阻(RTD)信号的输出与测量 |

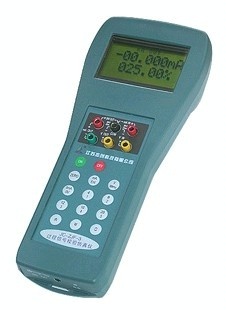

一.概 述
ZJF-3过程信号校验仿真仪是专为工业过程控制设计，智能菜单提示，全数字化操作，功能齐
全，18种输入、输出热工量，同步运行，独立操作，相互隔离。拥有一台该仪表，即可轻松完成日常维护、校准
工作。
二.特 点
1、全中文背光蓝屏显示，可全天候使用;
2、有V、mV、mA、Ω和热电偶(TC)、热电阻(RTD)信号的输出与测量;
3、具有频率(Hz)的测量与仿真功能;
4、24V DC配电为变送器提供回路电源，井可同时测量变送器所输出的mA值;
5、测量热电偶(热电阻)信号时，同时显示mV(Ω)、℃值，无须再查分度表;
6、采用高测温传感器为热电偶提供冷端补偿;
7、所有信号均可在任意位数上进行微调或连续增减;
8、具有模拟变送器功能，可校验DCS通道4-20mA回路电流;
9、备有RS232通信接口，通过PC实现仪表超差的快速修正;
三.输出指标
输 出 | 量 程 | 分辨率 | （%读数+%满量程） | 负 载 | 备 注 |
电压（mV) | 0-±99.999 | 1μv | 0.02%+0.015% | 200Ω(min) | 直流 |
电压（V） | 0-±9.9999 | 0.1mv | 0.02%+0.02% | 200Ω(min) | 直流 |
电流（mA) | 0-±25.000 | 1μA | 0.02%+0.025% | 20Ω＜ R＜ 50Ω | 直流 |
仿真电阻（Ω） | 0-999.99 | 0.01Ω | 0.02%+0.01% | R×1＜10V 50μA＜1＜ 10 mA |
|
电压（V） | 24 |
| ±10% | 30mA(max) | 仪表电源 |
频率（Hz) | 0-1K | 0.01Hz | 0.02%+0.02% | 10KΩ | TTL方式 |
四.热电阻测量和输出准确度
热电阻类型 | 测量范围 | 给定准确度范围（℃） | 准 确 度 | |
测 量 | 输 出 | |||
Pt100 | -50~600 | -50~200 | 0.2 | 0.2 |
200-600 | 0.25 | 0.2 | ||
Cu100 | -50~150 | -50~150 | 0.5 | 0.5 |
Cu50 | -50~150 | -50~150 | 0.5 | 0.5 |
五.测量指标
测 量 | 量 程 | 分辨率 | （%度数+%满量程） | 输入阻抗 | 备 注 |
电压（mV) | 0~±100.000 | 1μV | 0.02%+0.02% | 10—9Ω | 直流 |
电压（V） | 0~±10.0000 | 0.1mV | 0.02%+0.25% | 1MΩ | 直流 |
电压（V） | 0~±50.000 | mV | 0.02%+0.025% | 1MΩ | 直流 |
电流（mA) | 0~±25.0000 | 0.1μV | 0.02%+0.025% | 50Ω | 直流 |
电阻（Ω） | 0~999.99 | 0.01Ω | 0.02%+0.02% |
|
|
电阻（Ω） | 0~9999.9 | 0.1Ω | 0.02%+0.02% |
|
|
频率（Hz) | 0~10K | 0.1Hz | 0.02%+0.02% | 10KΩ | TTL方波 |
