| 品牌 | / | 型号 | DS2004 |
| 测量范围 | /（kPa） | 等级 | / |
| 环境温度 | /（℃） | 装箱数 | / |
DS2004交流多功能校验仪

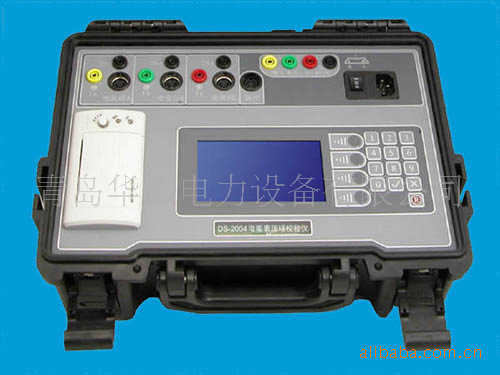

一、产品展示：
二、产品说明：
1.概述
三相多功能电能表校验仪，是一种全数字化的多参数工频测量标准仪器。 该仪器应用的计算机技术，以直接交流采样法实现多功能的工频电参数测量（如电压、电流值，有功、无功功率，工频频率，功率因数等）。仪器具有如下特点：
（1)采用高的无源互感器，稳定性好；
（2）多路电源供电，既可交流供电，又可用机内电池供电(直流)；
（3）采用大屏幕液晶显示器，用汉字显示仪器的工作状态和测试参数，动态提示用户的操作过程，仪器的使用、操作较为简单；
（4）便携式的仪器结构，震设计，适合于现场操作使用；
（5）配有嵌入式微型打印机，在现场使用时可直接打印测量数据；
（6）仪器配有电流钳接口，可选配精密电流钳，更方便地测量电流回路；
（7）可用光电头自动、手动校验单、三相转盘式电能表；
（8）可直接接收电子式电能表输出脉冲；
（9）具有多项实用的附加功能，满足用户现场测量的需要；
①三相三线制接线判别；
②低压系统测校验；
③变比的测量；
(10)具有快速自动校准功能，可即时修正仪器的变差。
2.仪器的功能
本仪器共有7项基本功能和3项辅助功能：
基本功能 :
（1）测量单相、三相交流电压、电流值；
（2）测量单相、三相有功功率、无功功率；
（3）测量单相、三相相位、功率因数；
（4）测量工频频率；
（5）显示交流信号向量图，判别三相三线制接线错误；
（6）标准单相、三相电能表；
（7)自动或手动校验：单相、三相转盘式电能表和全电子电能表；
辅助功能 :
① 三相三线制接线判别；
② 低压系统侧校验；
③ 变比的测量 ；
3.技术参数
输 入 特 性 | ||||||
电 压 | 测量范围：5至450V，输入阻：450千欧 | |||||
电 流 | 测量范围：0.05至25A，0.02至12A[1]，输入阻：小于450Ω | |||||
频 率 | 45－65Hz | 电压/电流相位角 | 0至350.0度 | |||
仪表准确度等级、测量分辨率及基本误差 | ||||||
| 等 级 | 分 辨 率 | 基 本 误 差 | |||
电压值 | 0.1，0.05[1] | 0.005％ | 0.1％，0.05％[1] | |||
电流值 | 0.1，0.05[1] | 0.1％，0.05％[1] | ||||
有功功率 | 0.1，0.05[1] | 0.1％，0.05％[1] | ||||
无功功率 | 0.2，0.1[1] | 0.2％，0.1％ | ||||
功率因数 | 0.1，0.05[1] | 0.1％，0.05％[1] | ||||
相位表 | 0.1，0.05[1] | 0.005度 | 0.1％，0.05％[1] | |||
频 率 | 0.2，0.1[1] | 0.002Hz | -0.005Hz | |||
有功电能 | 0.1，0.05[1] | 电表常数 60000，600[2] | 0.1％，0.05％[1] | |||
无功电能 | 0.2，0.1[1] | 0.2％，0.1％ | ||||
安 全 性 能 | ||||||
缘电阻[3] | 大于等于100兆欧（100V） | 工频耐压[3] | 2000VAC/Lmin | |||
供 电 电 源 | ||||||
交流电源 | 25至265VAC，10VA | 直流电源 | 4.7至5.3VDC，7W | |||
其 他 | ||||||
体积重量 | 390*200*160立方毫米，4.2Kg | |||||
使用及贮存环境 | -10至45ºC /25至85％RH（使用），-20至65ºC /25至90％RH（贮存） | |||||
仪器保存数据容量 | 224组数据（包括U、I、P、Q，向量图，校验误差等） | |||||
具体的价格和产品规格型号功能方面的问题请电话咨询
