CHI系列变频谐振耐压试验装置 青岛华通

CHI系列变频谐振耐压试验装置

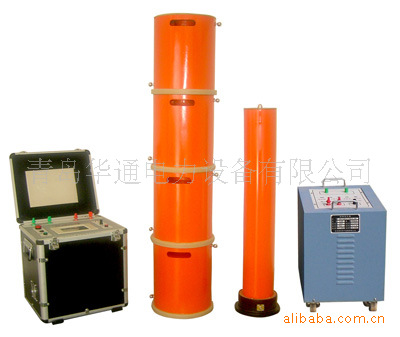

一、产品展示：

二、被试品对象及试验要求

1．35kV/300mm²电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

2．10kV/300mm²电缆交流耐压试验，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

三、工作环境

   1.环境温度：－30℃–45℃;

   2.相对湿度：≤90%RH;

  3.海拔高度: ≤2500米；

四、装置主要技参数及功能

1.额定容量：132kVA；

2.输入电源：单相380V电压，频率为50Hz；

3.额定电压：22kV；66kV

4.额定电流：6A；2A

5.工作频率：30-300Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续60min；过压倍1分钟；

8.温   升：额定负载下连续运行60min后温升≤65K；

9.品质因素：装置自身Q≥30(f=45Hz)；

10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.测量：系统值级；

五、设备遵循标准

GB10229-88            《电器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996         《电力设备性试验规程》

GB1094.1-GB1094.6-96  《外壳护等级》

GB2900　　　　　　　　《电工名词语》

GB/T16927.1~2-1997《高电压试验技》

六、装置容量确定

10kV/300mm²电缆，长度3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

频率取37Hz

试验电流 I=2πfCU_试=2π×37×1.11×10^-6×22×10³=5.7A

对应电器电感量 L=1/ω²C=16H,

设计三节电器，使用电器三节并联，则单节电器为44kVA/22kV/2A/48H，装置总容量为132kVA。

验证:  35kV/300mm²电缆交流耐压试验，长度1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

使用电器三串联，此时电感量为L=48*3=144H

试验频率f=1/2π√LC=1/(2×3.14×√1445×0.19×10^-6)=30Hz。

试验电流 I=2πfCU_试=2π×30×0.19×10^-6×52×10³=1.86A

结论：装置容量定为132kVA/22kV/66kV，分三节电器，电器单节为44kVA/22kV/2A/48H通过组合使用能满足上述被试品的试验要求。

具体的价格和产品规格型号功能方面的问题请电话咨询
