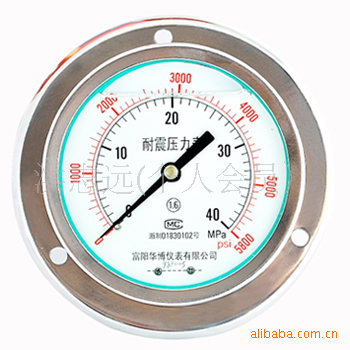

用途说明
结构原理：
在普通压力表的基础上,内部填充阻尼液并加装缓冲机构,减轻环境剧烈振动及介质的脉冲对仪表的影响,压力表指示稳定清晰。
产品应用：
耐震压力表适用于环境剧烈振动场所，可耐受介质脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械，石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。
工作条件
1.仪表处于正常工作状态时，仪表工作位置应垂直安装。
2.负荷稳定、增减负荷应均匀。
3.周围环境温度为:-5～55℃；-25～55℃。
4.震等级为V.H.4或V.H.5。 型号说明 | 耐震压力表技术参数 | | 型号 | 结构形式 | (%) | 压力范围(MPa) | 使用环境条件 | | YN-50Z | 轴向无边 | &plun;2.5 | 0～0.16 0～0.25 0～0.40～0.6 0～1.0 0～1.60～2.5 0～4 0～60～10 0～16 0～250～40 0～60 0～1000～120 | 周围环境温度为:-5～55℃；-25～55℃。 使用工作环境振动频率不大于25Hz，振幅不大于1mm | | YN-60 | 径向无边 | | YN-60T | 径向带后边 | | YN-60Z | 轴向无边 | | YN-60ZT | 轴向带前边 | | YN-100 | 径向无边 | &plun;1.6 | 0～0.16 0～0.25 0～0.40～0.6 0～1.0 0～1.6；0～2.5 0～4 0～60～10 0～16 0～250～40 0～60；0～100 0～160 -0.1～0.5；-0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 | | YN-100T | 径向带后边 | | YN-100Z | 轴向无边 | | YN-100ZT | 轴向带前边 | | YN-150 | 径向无边 | | YN-150T | 径向带后边 | | YN-150Z | 轴向无边 | | YN-150ZT | 轴向带前边 |
| 耐震压力表尺寸说明 | 型号 | 外形尺寸（mm） | A | B | C | D | d | d0 | M | YN-50Z | 29 | 24 | 0 | ø50 | - | - | M10×1 | YN-60 | 31 | 32 | 14 | ø60 | - | - | M14×1.5 | YN-60T | 31 | 32 | 15 | ø75 | ø3.4 | YN-60Z | 30 | 32 | 0 | - | - | YN-60ZT | 30 | 32 | 0 | ø75 | ø3.4 | YN-100 | 44 | 45 | 18 | ø100 | - | - | M20×1.5 | YN-100T | 44 | 46 | 19 | ø118 | ø5.5 | YN-100Z | 43 | 45 | 34 | - | - | YN-100ZT | 43 | 45 | 44 | ø118 | ø5.5 | YN-150 | 50 | 47 | 19 | ø150 | - | - | M20×1.5 | YN-150T | 50 | 48 | 20 | ø165 | ø5.5 | YN-150Z | 51 | 47 | 55 | - | - | YN-150ZT | 51 | 47 | 55 | ø165 | ø5.5 |
尺寸图 注：型号可根据客户要求定制。 |
