| 品牌 | 杭州富阳 | 型号 | YXC-150 |
| 类型 | 远传压力表 | 测量范围 | 0.6,1,1.6,2.5,16,25,40mpa（kPa） |
| 等级 | 1.6 | 联接型式 | 螺纹 |
| 公称直径 | 60,100,150,200（mm） | 环境温度 | -25℃~55℃（℃） |

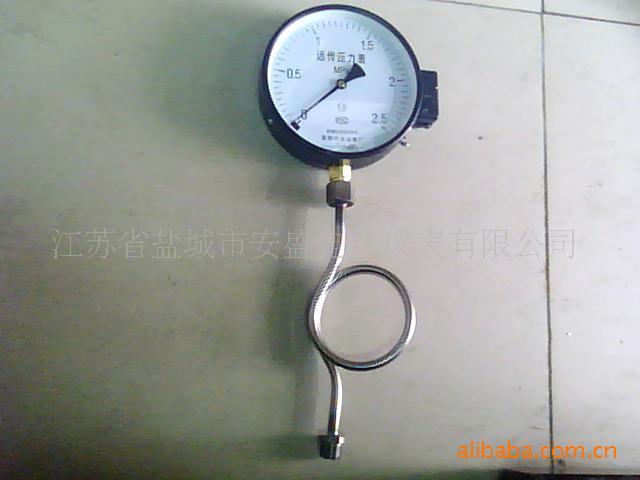

YTZ远传压力表与二次仪表XMY-100压力数字显示仪及XMY-120压力数字显示控制仪配套的接线图。 1、概述 YTZ电阻远传压力表[1]适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。此外，本压力表[2]并能就地指示压力，以便于现场工作检查。 2、主要技术指标滑线电阻式发送器接线图 YTZ电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表 正常工作无明显影响。 温度影响：使用温度偏离20&plun;5℃时，其温度附加误差不大于0.4%/10℃ 度等级：1.6级 发送器起始电阻值：30～20Ω 发送器满度电阻值：340～400Ω 发送器接线端外加电压不大于6V 电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。 温度影响：使用温度偏离20&plun;5℃时，其温度附加误差不大于0.4%/10℃ 测量范围：Mpa 0～0.16 ，0～0.25 ，0～0.4 ，0～0.6 0～0.1 ，0～1.6 ，0～2.5 ，0～4 0～6 ，0～10 ，0～16 ，0～25 ，0～40 -0.1～0.06 ，-0.1～0.15 ，-0.1～0.3 ，-0.1～0.5 -0.1～0.9 ，-0.1～1.5 ，-0.1～2.4 工作条件 (1)环境温度：-40～60℃ (2)工作压力： 静 负 荷：用至测量上限值的3／4 交变负荷：用至测量上限值的2／3 短时压力：用至测量上限值 (3)相对温度：<85％ 3、结构原理 本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分 的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中 的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于 电刷在电阻器上滑行， 使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一 相应的读数值。同时， 仪表也指示出相应的压力值。 远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等 远传压力表与压力变送器的区别 远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，仪表也能就地指示压力，以便于现场工艺检查。仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。 远传压力表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，仪表也指示相应的压力值。 压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧缘片上的电各组成一个电容器输出的4-20mA标准信号送入到程控系统中。
